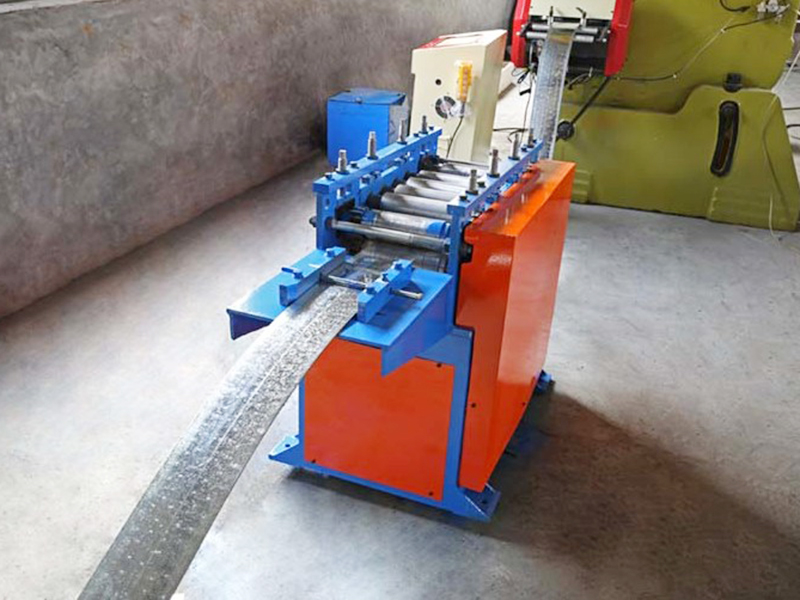

Solar Dikme Kanalı Rulo Şekillendirme Makineleri

Temel İşlevler ve Teknik Özellikler:

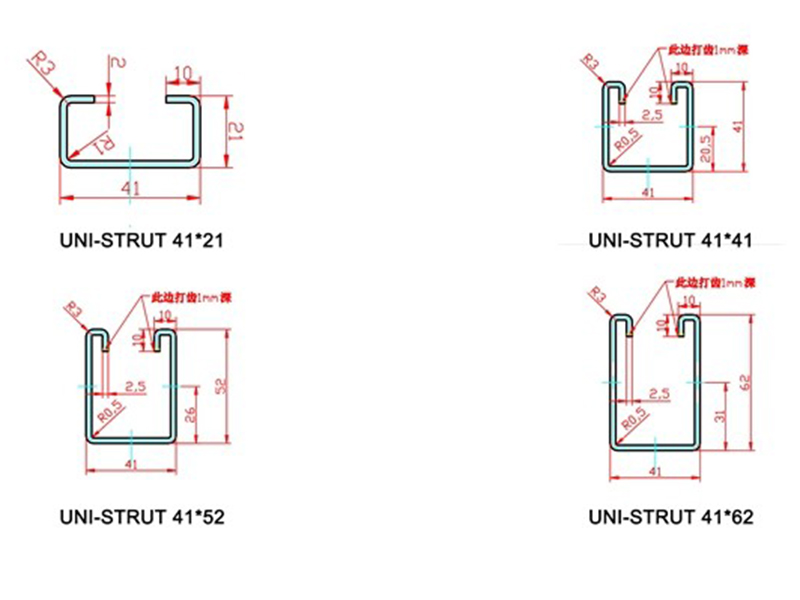

Çeşitli Kesitlere Uyarlanabilirlik

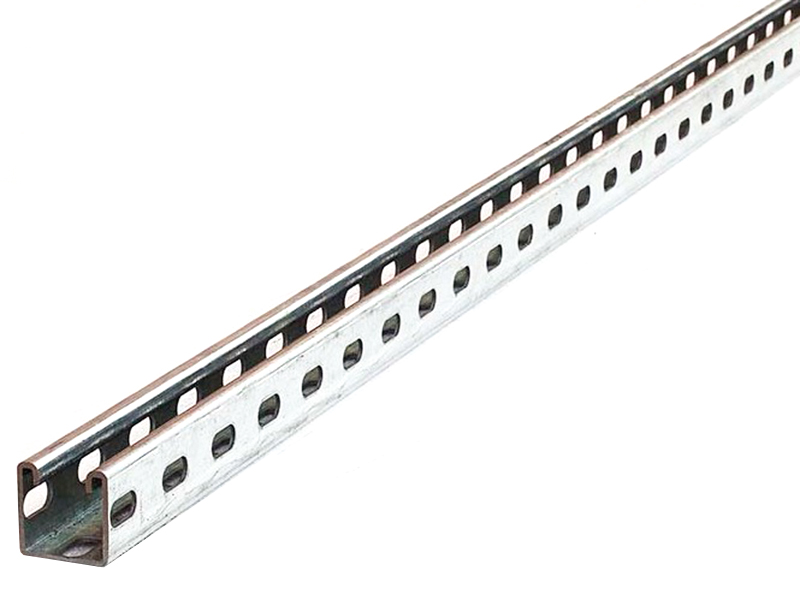

Solar Ray: Fotovoltaik panel kelepçelerini sabitlemek için kullanılan, yuvalara sahip C/U şeklinde.

Aşık: Z şeklinde veya Σ şeklinde, ana yapısal yükü taşıyor.

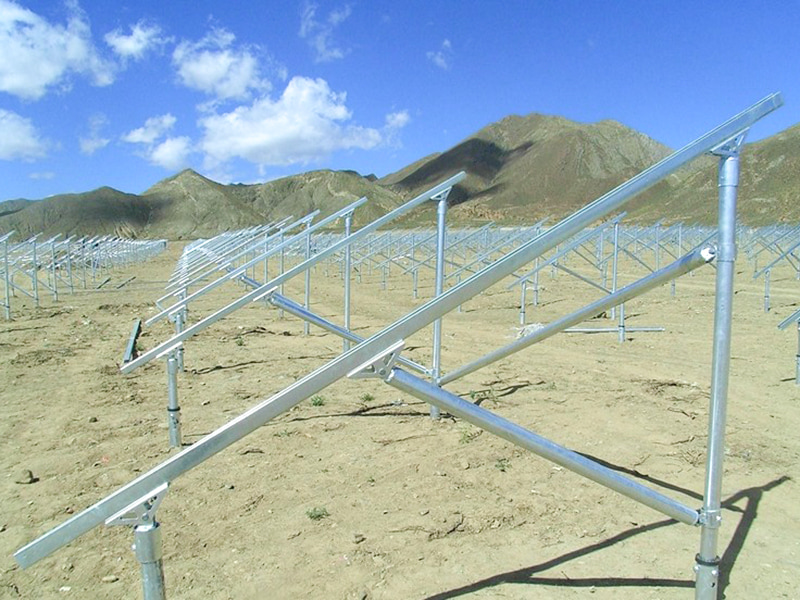

Topraklama Vidası Kovanı: Zemin rafını sabitlemek için kullanılan, bağlantı delikleri olan kare veya yuvarlak boru. https://example.com/pv-profile-types.png (Diyagram: Ortak PV Raf Profilleri)

Yüksek Mukavemetli, Hafif Tasarım

Malzeme Kalınlığı: 0,8-3,0 mm (alüminyum alaşımı için 2,0 mm, çelik için 1,5-3,0 mm).

Çekme Dayanımı: 550MPa yüksek dayanımlı çelik (örn. S550GD AZ150) veya 6061-T6 alüminyum alaşımı.

Sıcak haddelenmiş profillere göre şekillendirme sonrası ağırlıkta %30 azalma, taşıma ve kurulum maliyetlerini azaltır.

Korozyona Dirençli Proses Garantisi

Ayna cilalı silindirler (Ra ≤ 0,4μm) alüminyum-magnezyum-çinko kaplamayı (≥ 150g/m² AZ150) korumak için minimum yağlama.

Dinamik yuvarlanma aralığı telafisi yüzey çizilmelerini önler.

Akıllı ve Esnek Üretim

Hızlı Kalıp Değiştirme Sistemi: Farklı kesitler (örn. C tipinden Z tipine) arasında geçiş yaparak tüm silindir setini ≤ 30 dakika içinde değiştirin.

Servo değişken kesit teknolojisi: Tek bir üretim hattı, farklı uzunluklarda profiller üretebilir (eğimler için trapez kılavuz raylar gibi).

Temel Ekipman Bileşenleri:

Çift kafalı açıcı: Bobinleri otomatik olarak değiştirir, alüminyum ve çelik bobinlerin karışık üretimini destekler ve EPC (Elektronik Proses Kontrolü) düzeltme özelliğine sahiptir.

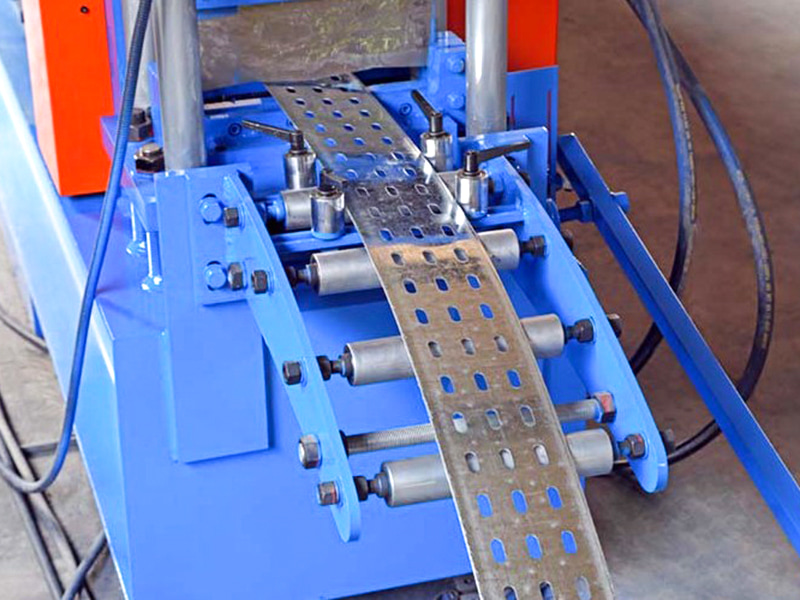

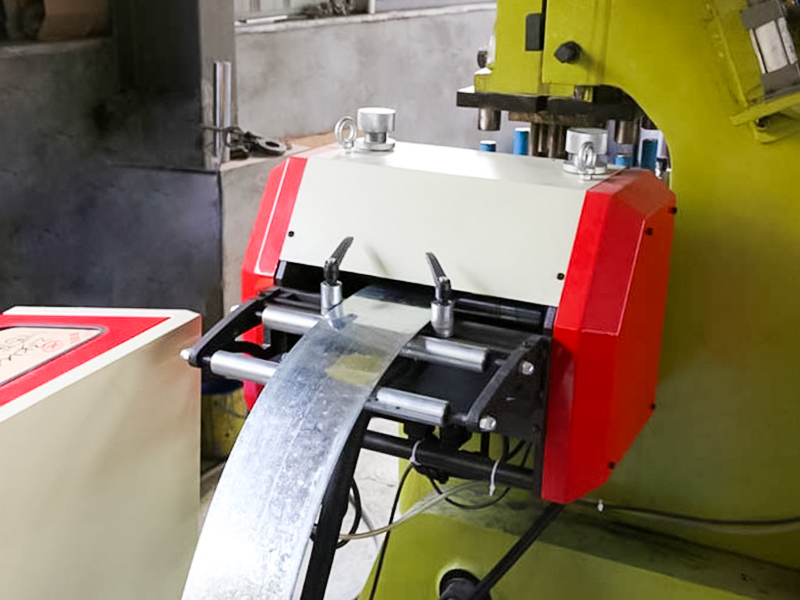

Yüksek hassasiyetli doğrultma makinesi: 9-11 silindir, bobinleri düzleştirerek akma gerilimini ortadan kaldırır ve ≤0,5 mm/m'lik bir düzlük elde eder.

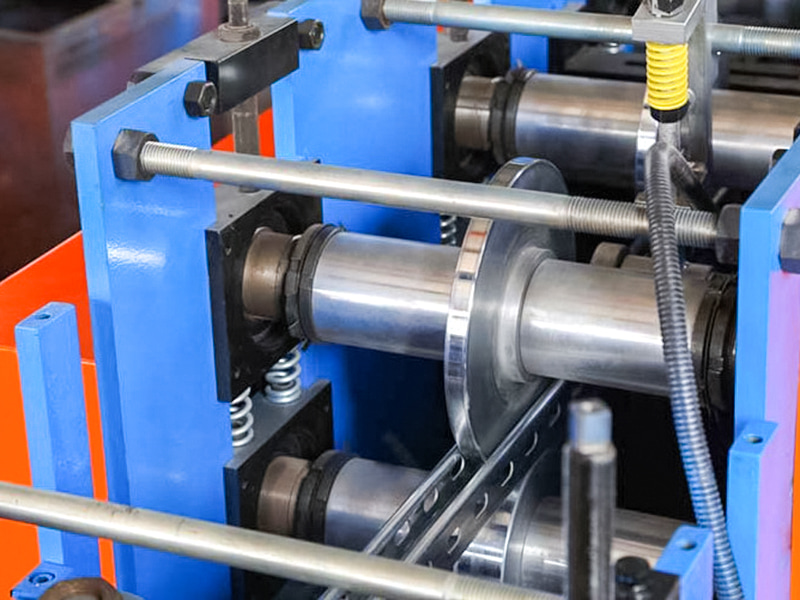

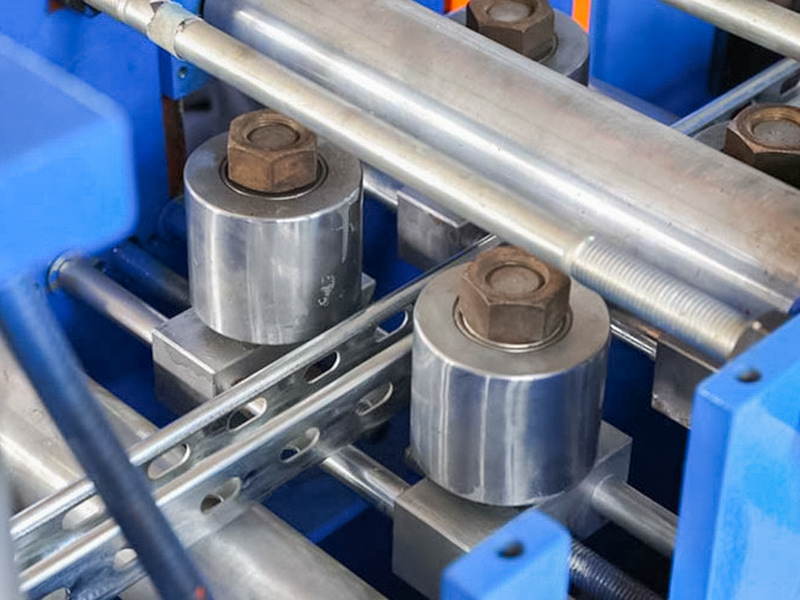

Ana çerçevenin oluşturulması: 16-24 set karbür silindir (SKD11 malzemesi), üç aşamaya bölünmüştür:

• Ön delme → Soğuk haddeleme şekillendirme → Boyutlandırma ve kalibrasyon

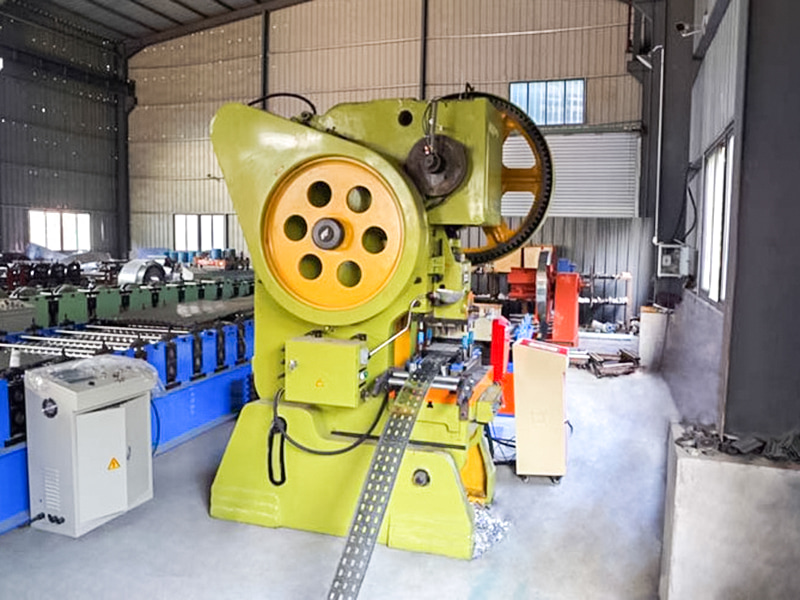

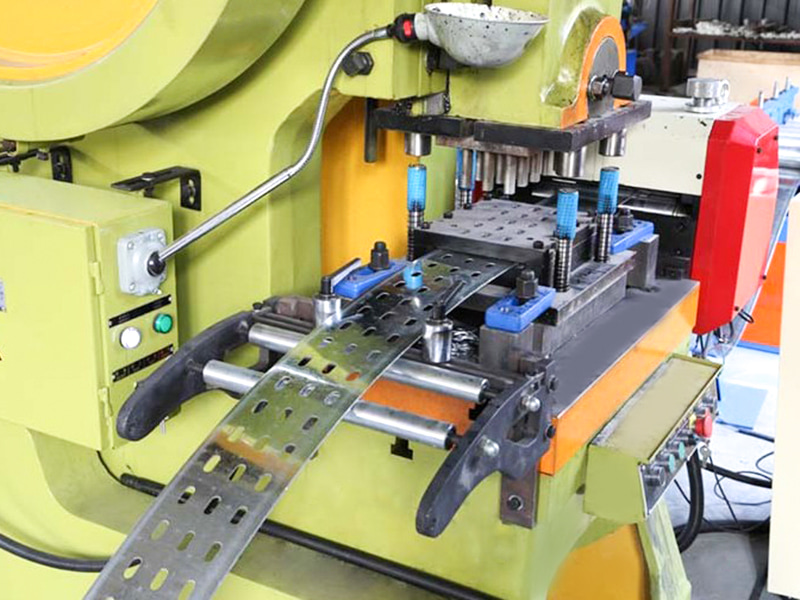

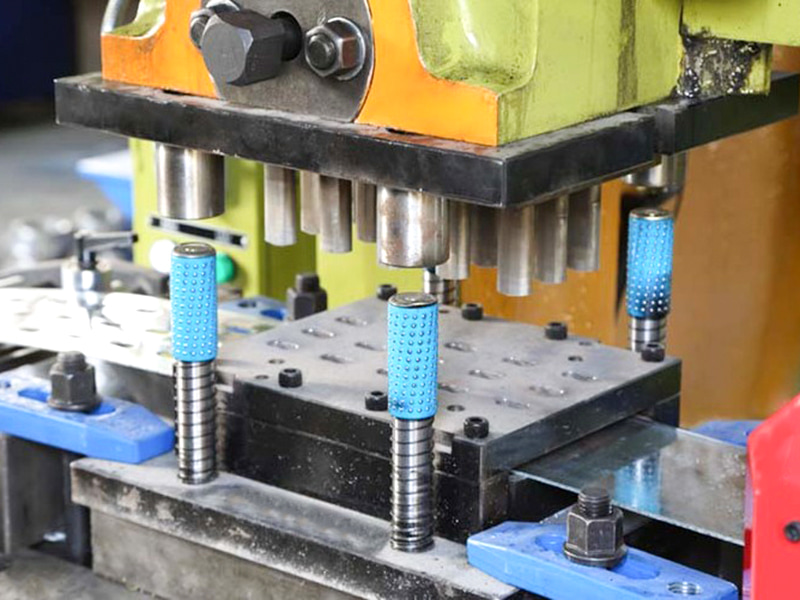

Çevrimiçi delme/çentik açma ünitesi: Servo-hidrolik sistem, bağlantı deliklerini, drenaj deliklerini ve topraklama işareti deliklerini ±0,2 mm'lik bir delik konumu doğruluğu ile eş zamanlı olarak deler.

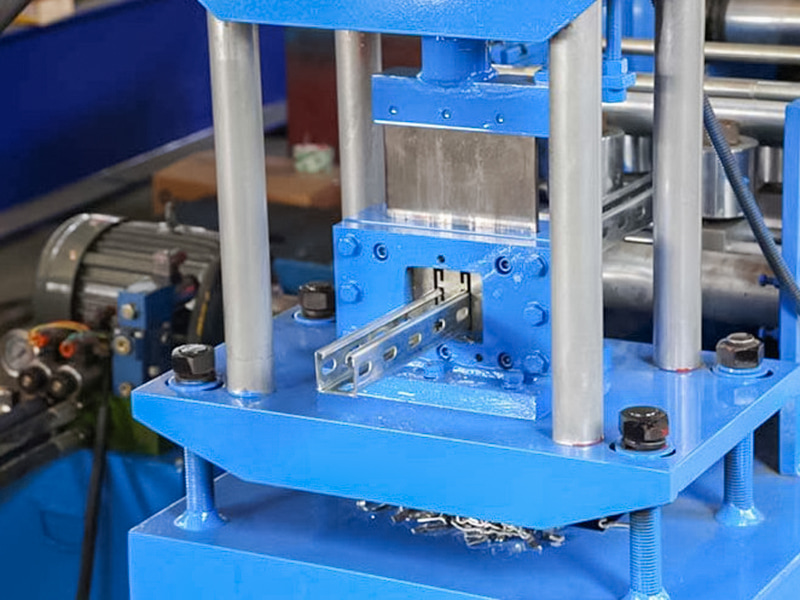

Servo takipli kesim: Uçan testere/lazer kesim (özellikle alüminyum alaşımlar için), ±0,3 mm uzunluk toleransıyla çapaksız kesimler sağlar.

Otomatik paletleme robotu: Bölümleri profil tipine göre istifler ve çizilmez vantuzlarla (yüzey kaplamalı) donatılmıştır.

Akıllı kontrol sistemi: MES sistemiyle entegre, enerji tüketiminin/verim oranının gerçek zamanlı izlenmesi ve uzaktan teşhis desteği.
