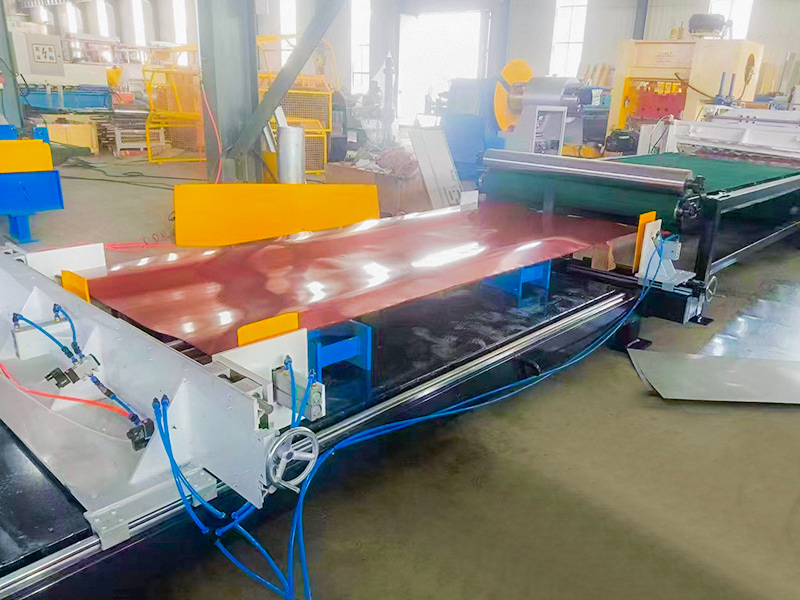

Çelik Rulo Boy Kesme Hattı

Ana Bileşenler (Tipik Boy Kesme Hattı Süreci):

(1) Yükleme ekipmanı (Yükleme Ekipmanı):

Hidrolik açıcı: Çelik bobini taşır, bobin çekirdeğini hidrolik olarak genişletir ve bobin açma gerginliğini sağlar. Tüm çizginin başlangıç ​​noktasıdır.

Rulo yükleme arabası (Opsiyonel): Ağır çelik ruloların rulo açıcıya yüklenmesine yardımcı olur (genellikle 3 tondan fazla kapasiteli tesviye hatlarında kullanılır).

(2) Malzeme besleme ve ön arıtma:

Baskı kolu/baskı silindiri: Gevşemeyi önlemek için bobinin dış halkasına baskı yapar ve diş açmaya yardımcı olur.

Doğrultma makinesi/çözme besleyici (İsteğe bağlı): Tesviye makinesine düzgün girişi kolaylaştırmak amacıyla bobinin kafasını düzeltmek veya bükmek için kullanılır (özellikle kalın levhalar veya yüksek mukavemetli levhalar için).

Kesme kaynak makinası (Opsiyonel, boyuna kesme ve tesviye hattında kullanılır): Sürekli üretim esnasında bir önceki bobinin kuyruğu bir sonraki bobinin kafası ile kaynak yapılır.

(3) Tesviye ünitesi:

Çok silindirli tesviye makinesi (tesviye makinesi): Temel ekipman! Genellikle 9 silindir, 11 silindir, 13 silindir, 15 silindir, 17 silindir, 21 silindir vb. (çoğunlukla tek sayılar) kademeli üst ve alt doğrultma silindirlerinden oluşur.

Çalışma prensibi: Kademeli olarak azalan silindir aralıklarının ayarlanması yoluyla plaka, iç gerilimi ve orijinal deformasyonu ortadan kaldırmak ve düz bir duruma ulaşmak için azalan genliklerle bir dizi ters bükülmeye tabi tutulur.

Ayarlama: Üst silindir basıncı, farklı malzeme, kalınlık ve plaka şekli kusurlarına uyum sağlayacak şekilde bütün olarak veya bağımsız olarak ayarlanabilir.

(4) Çekiş/besleme mekanizması:

Bastırma silindiri cihazı: Plakanın tesviye makinesinden ve sonraki kesme makinesinden eşit bir hızda geçmesini sağlamak için tesviyeden sonra sabit çekiş sağlar.

Servo besleme sistemi (yüksek hassasiyetli hat): Yüksek hassasiyetli sabit uzunlukta besleme elde edin.

(5) Uzunluk Ölçme ve Kontrol Sistemi:

Kodlayıcı/ızgara ölçeği: Plakanın hareketli uzunluğunu doğru bir şekilde ölçün.

PLC kontrol sistemi: Ölçüm sinyallerini alır, besleme ve kesme işlemlerini kontrol eder ve doğru sabit uzunlukta kesme sağlar.

(6) Kesme Ünitesi:

Hidrolik döner makas/kapı makası (yaygın olarak kullanılır): Nispeten basit yapı, düşük maliyetli, orta ve ince plakalar ile orta ve düşük hızlı üretim hatları için uygundur.

Hidrolik durdurma kesme/uçar kesme (yüksek verimlilik seçeneği): Plaka kesme sırasında durmaz, yüksek üretim verimliliğine sahiptir, orta ve yüksek hızlı üretim hatlarına uygundur. Yüksek hızlı pnömatik kesme (ince plaka yüksek hızlı hat): son derece hızlı, düşük gürültülü, ince plakaların seri üretimi için uygundur.

(7) Taşıma ve İstifleme Ünitesi:

Boşaltma makaralı/bantlı konveyör: kesilmiş levhaları istifleme alanına taşır.

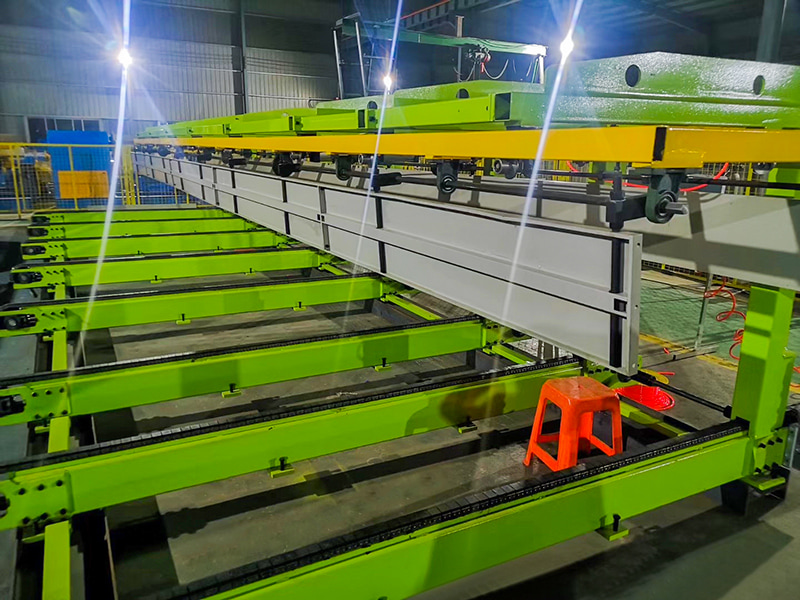

İstifleyici/istifleme platformu: temel ekipman! Plakaları otomatik olarak düzgün bir şekilde istifler. Yaygın türler:

Manyetik katmanlı istifleyici: yüksek talep gerektiren durumlara uygun, yüksek düzgünlükte katmanlı istifleme sağlamak için emmek ve serbest bırakmak için elektromıknatısları kullanır.

Bölmeli/geri itmeli istifleyici: nispeten basit yapı, düşük maliyet.

Robot istifleme (en üst düzey hat): esnek ve verimli, karmaşık istifleme gereksinimlerine uygun.

Malzeme hizalama cihazı: istiflemenin düzgünlüğünü sağlar.

(8) Elektrik Kontrol Sistemi:

PLC (Programlanabilir Lojik Denetleyici): her cihazın eylemlerini (çözme, tesviye, besleme, uzunluk ölçümü, kesme, istifleme) koordine eden tüm üretim hattının beyni.

HMI (İnsan Makine Arayüzü/Dokunmatik Ekran): Operatörlerin parametreleri (kesme uzunluğu, gerdirme kuvveti, dengeleme parametreleri ve istifleme yöntemi gibi) ayarlamasına, çalışma durumunu izlemesine ve arıza bilgilerini görüntülemesine olanak tanır.

İnvertör/Servo Sürücü: Motor hızını kontrol eder.

Sensörler: Şerit konumunu, hızı ve sapma düzeltmesini tespit edin.
