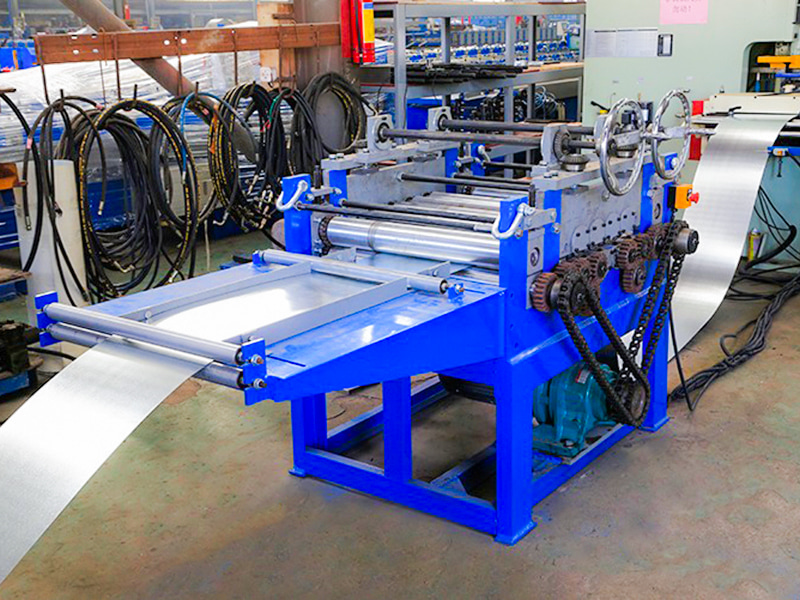

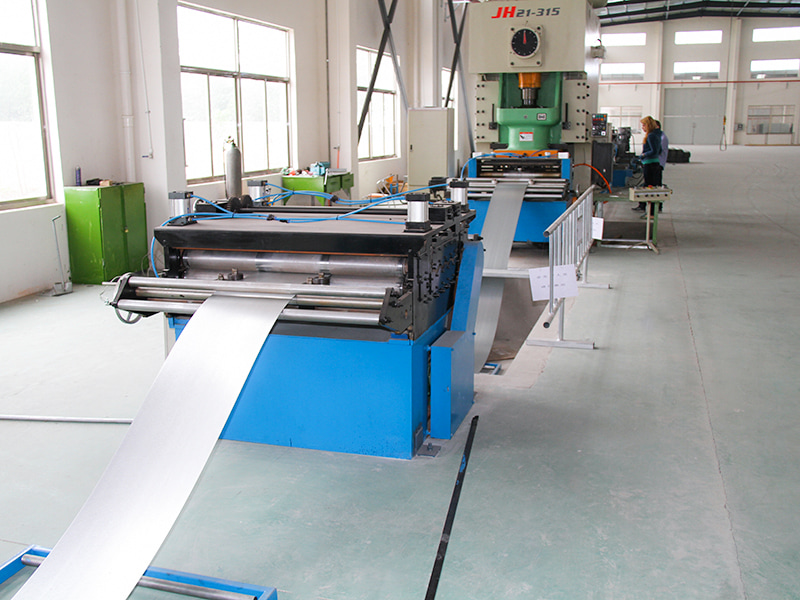

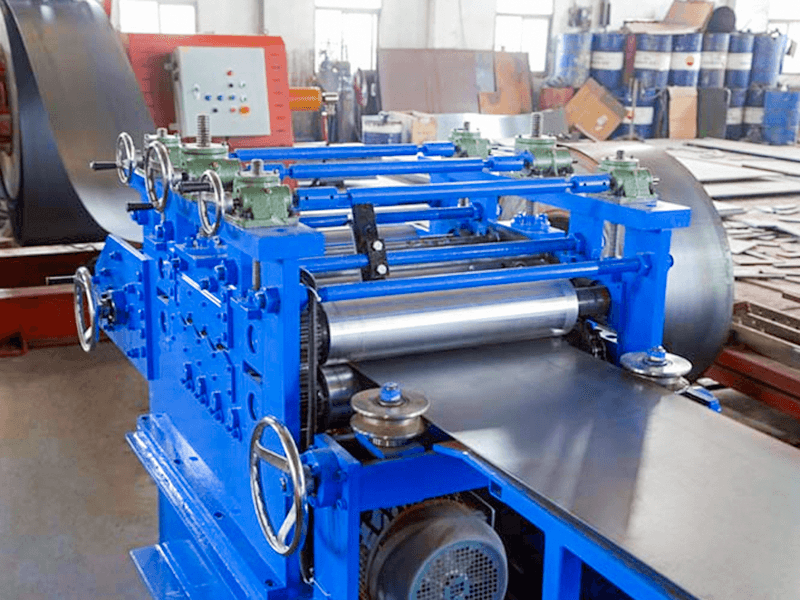

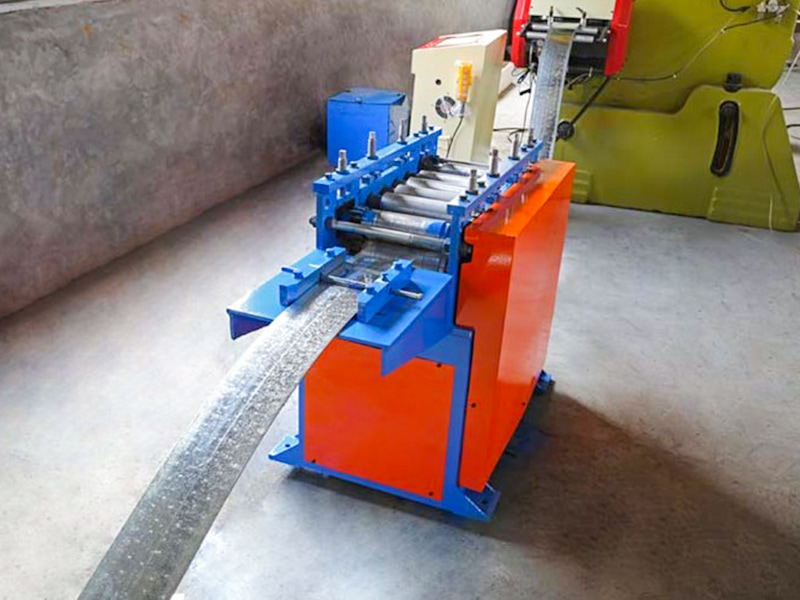

Soğuk haddeli şekillendirme üretim hattındaki Çelik Rulo Tesviye Makineleri (aynı zamanda tesviye veya düzleştirici olarak da bilinir), rulo açıcıdan sonra ve şekillendirme makinesinden önce bulunan önemli bir ekipman parçasıdır. Nihai ürün kalitesini sağlamak için çok önemli bir ön işleme cihazıdır. Temel görevi, hala artık gerilime, bükülmelere, dalgalı kenarlara ve bombe kusurlarına sahip olan bir metal şeridi (levha), açıldıktan sonra hassas bir şekilde kontrol edilen çok aşamalı bir rulo aralığından geçirmek ve şeridi bir dizi azalan ters bükülme deformasyonuna (düzleştirme ve düzleştirme) maruz bırakmaktır. Bu, bobindeki orijinal kıvrımları, dalgalı kenarları ve iç gerilimleri etkili bir şekilde ortadan kaldırarak düz, düz ve gerilimsiz bir durum sağlar. Bu, sonraki hassas şekillendirme, boy kesme veya zımbalama işlemleri için nitelikli hammadde sağlar.
Jiangyin Hailong Machinery Factory @@TRANS_006@@ Çelik Rulo Tesviye Makinaları Çin'deki Tedarikçi. 1200'den fazla müşteri ilişkisiyle, özel rulo şekillendirme ekipmanları ile birçok sektöre hizmet veriyor, tedarik Çelik Rulo Tesviye Makinaları satılık.
Temel Yapı:
Çerçeve: Sağlam bir çerçeve yapısı.
Üst/Alt Doğrultma Silindiri Seti: Bir temel bileşen. Tipik olarak, kademeli bir düzende düzenlenmiş birden fazla silindirik silindirden oluşur (genellikle 9, 11, 13, 15, 17 veya 21 gibi tek sayılarda görülür).
Üst Silindirler: Tipik olarak bazıları veya tamamı bağımsız olarak ayarlanabilen (bir el çarkı veya motor kullanılarak) tamamen ayarlanabilir bir çapraz kiriş üzerine monte edilir.
Alt Makaralar: Tipik olarak sabit veya yalnızca birkaç ayarlanabilir makarayla. Tahrik silindirleri (bir redüktör veya dişli kutusu aracılığıyla bir motor tarafından tahrik edilir) genellikle alt sırada bulunur.
Boşluk Ayarı: Elle, elektrikle veya hidrolik olarak çalıştırılan bu mekanizma, üst silindirlerin alt silindirlere göre aşağı doğru basıncını (yani düzleştirme basıncı/doğrultma basıncı) hassas bir şekilde ayarlar. Yüksek hassasiyetli makineler her bir üst silindirin bağımsız olarak ayarlanmasına olanak tanır.
Tahrik Sistemi: Bir motor, redüktör, kaplin ve dişli dağıtım kutusu, alt silindirlerin bir kısmını veya tamamını döndürerek şeridi ileri doğru çeker. Bu sistem genellikle üretim hattı hızıyla senkronize edilir.
Kılavuz Cihazlar: Şeridin sapmasını önlemek için yan kılavuz silindirleri veya kılavuz plakaları genellikle giriş ve çıkışa takılır.
Yedek Rulolar (Opsiyonel): Geniş veya kalın levha doğrultma makinelerinde aşırı sehimi önlemek amacıyla iş rulolarının arka (çalışmayan) tarafına destek ruloları monte edilir.
Yağlama Sistemi: Makaralı rulmanları yağlar.
Koruyucu Kapak: Güvenlik koruması sağlar.
| Tür | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Genişlik (mm) | 200 | 300 | 400 | 500 | 600 |
| Kalınlık (mm) | 1,0~6,0 | ||||
| Redüktör | 1:30 | ||||
| Motor Gücü (HP) | 5 | 5 | 7 | 7 | 7 |
| Ayarlama Yöntemi | Sonsuz dişli | ||||
| Hız Ayarı | Değişken frekanslı hız regülasyonu | ||||
| Tesviye Rulosu Çapı | ￠90×7 (Üst 4 Aşağı 5) | ||||
| Güç (V) | AC 3Faz 380V | ||||
| Makine Boyutu (U×G×Y) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Makine Ağırlığı (Kg) | 430 | 550 | 670 | 800 | 900 |
