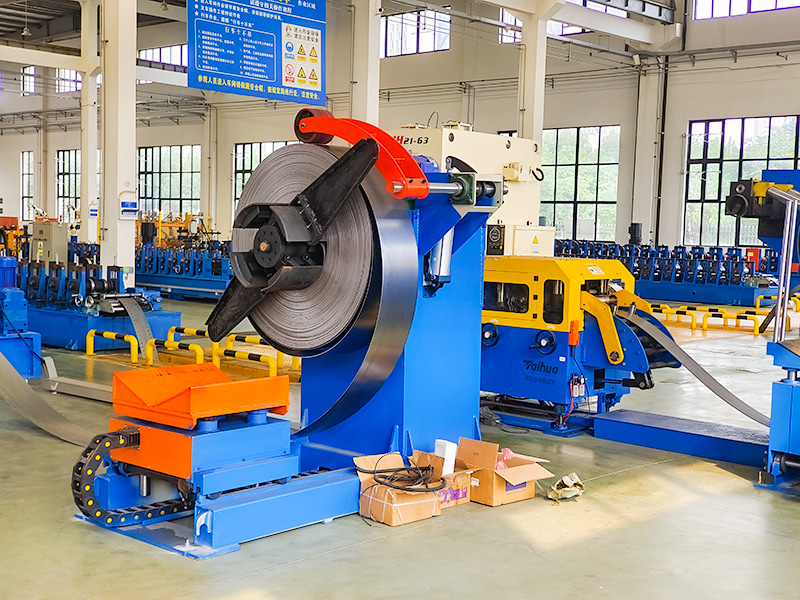

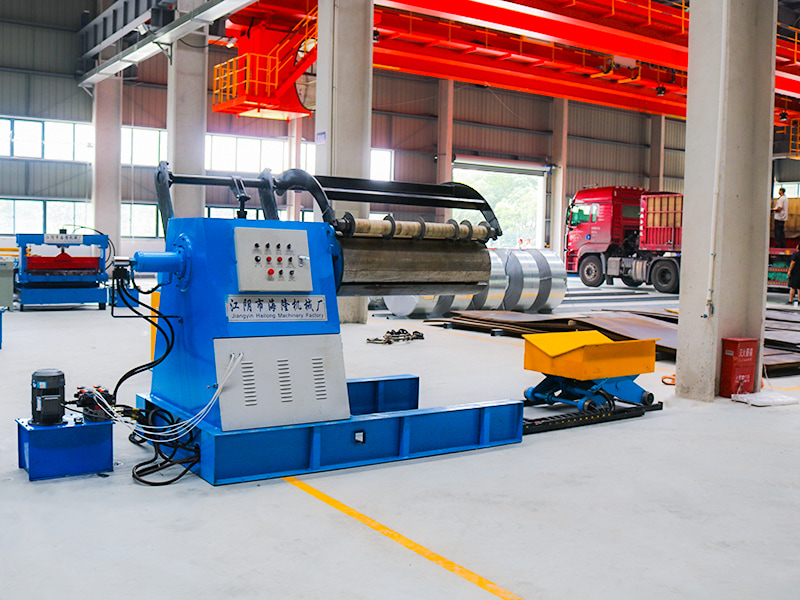

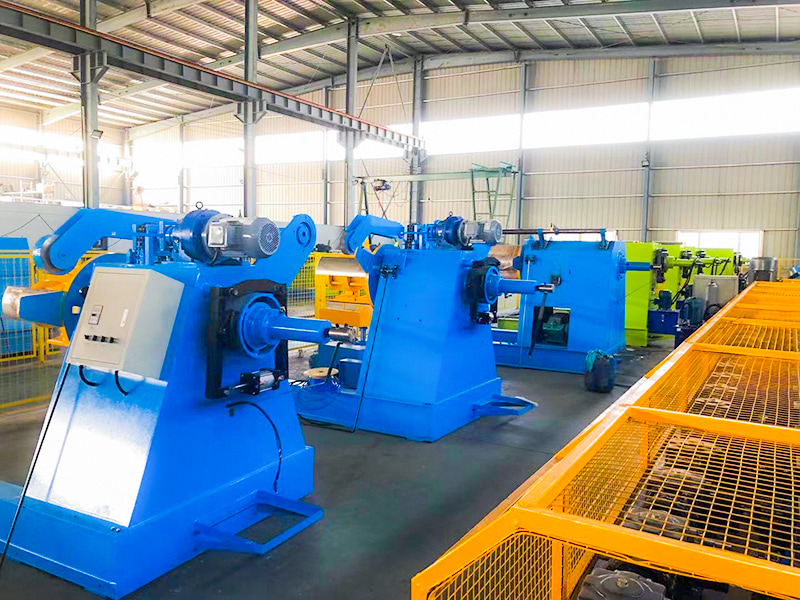

Çelik Rulo Hidrolik açıcı, metal bobinleri (çelik, alüminyum, bakır vb.) desteklemek, çözmek ve kontrol etmek için sac işleme hatlarında (rulo şekillendirme hatları, dilme hatları, boy kesme hatları ve damgalama hatları gibi) kullanılan önemli bir ekipman parçasıdır. Temel özelliği, birincil güç ve kontrol yöntemi olarak hidrolik sistem kullanmasıdır.
Jiangyin Hailong Machinery Factory @@TRANS_006@@ Çelik Rulo Hidrolik Açıcılar Çin'deki Tedarikçi. 1200'den fazla müşteri ilişkisiyle, özel rulo şekillendirme ekipmanları ile birçok sektöre hizmet veriyor, tedarik Çelik Rulo Hidrolik Açıcılar satılık.
Ana Bileşenler:
Çerçeve/Taban: Ünitenin tamamını destekler.

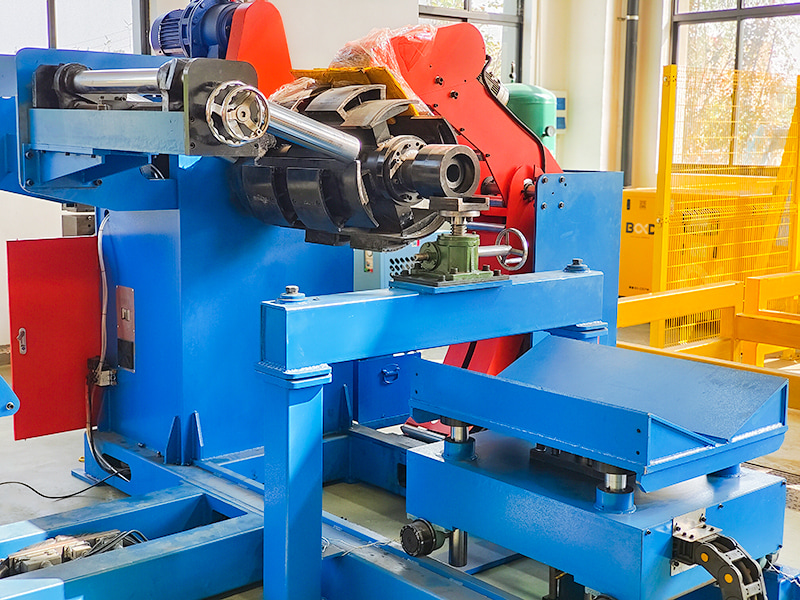

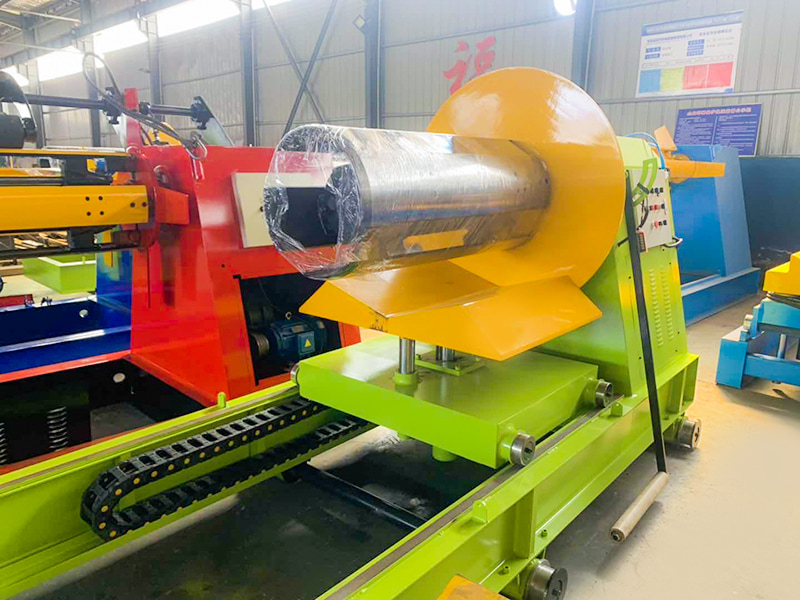

Hidrolik Genişleyen ve Daralan Makara: Hidrolik silindir ve genleşme ve daralma mekanizmasını (sektör plakaları, piramit manşonlar vb.) içeren çekirdek bileşen.
Mil ve Rulmanlar: Bobinin dönüşünü destekler.
Presleme Kolu (Presleme Silindiri): Hidrolik silindir tarafından tahrik edilen presleme kolu, bobinin dış halkasına baskı yapar.
Taşıma Kolu/Taşıma Arabası: Bobin için yardımcı destek sağlar.
Frenleme Sistemi: Tipik olarak, bir hidrolik disk freni veya hidrolik motor, açılma gerilimini üretir.
Tahrik Sistemi: Mil, bir motor ve redüktör veya bir hidrolik motorla tahrik edilebilir.
Hidrolik İstasyon: Bir hidrolik pompa, motor, yağ deposu, kontrol valf blokları (yön valfleri, oransal valfler/servo valfler, basınç valfleri, akış valfleri vb.), soğutucu, filtre vb. içerir.
Elektrik Kontrol Sistemi: Komutları almak, durumu izlemek ve hidrolik sistemin çalışmasını hassas bir şekilde kontrol etmek için kullanılan PLC, dokunmatik ekran (HMI), sensörler (yakınlık anahtarları, kodlayıcılar vb.) vb.
Yardımcı Cihazlar: Bobin Merkezleme Cihazı (CPC) ve kenar kılavuzları gibi.
İş Akışına Genel Bakış:
Bobin Yükleme: Bir vinç veya araba, bobini rulo açıcının destek koluna/arabasına kaldırır. Destek kolu kaldırılır veya araba hareket ederek bobini kabaca makaranın merkezine hizalar.
Makara Takma ve Germe: Makara (küçültülmüş çap halinde) bobinin iç deliğine yerleştirilir. Hidrolik sistem, bobinin iç duvarını sıkı bir şekilde destekleyerek makarayı genişlemeye yönlendirir.
Makara Kolu/Arabanın Geri Çekilmesi: Destek cihazı alçalır veya hareket eder.
Kolu Aşağı Bastırma: Bir hidrolik silindir, bobinin en dış katmanını bastırarak presleme kolunu (bastırma silindiri) aşağı doğru hareket ettirir.
Diş Açma ve Gerginliğin Belirlenmesi: Bir operatör veya otomatik bir sistem, şeridin kafasını sonraki ekipmandan (düzleştirici gibi) çeker. Fren sistemi gerekli çözme gerilimini oluşturmak için etkinleşir.
Bobin Açma Operasyonu: Üretim hattı başlar ve iş mili (elektrikli veya hidrolik bir motorla çalıştırılır) makarayı ve bobini çözmek için döndürür. Bobin çapı azaldıkça baskı kolu kademeli olarak yükselirken, fren sistemi sürekli olarak sabit gerginlik sağlar.
Boşaltma: Bobin bittiğinde, baskı kolu yükselir, makara hidrolik olarak sıkıştırılır ve bobin destek kolu/arabası, boş bobin çekirdeğini çıkarmak için bir destek konumuna hareket ederek bir sonraki döngüye hazırlanır.
| Tür | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Malzeme Genişliği (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Malzeme Kalınlığı (mm) | 3 | ||||
| İç Çap. (mm) | φ450 ~ 530 | ||||
| Dış Dia. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Ağırlık (Kg) | 2500 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 |
| Hız (m/dak) | 15 | ||||
| Genişleyen | Hidrolik genleşme | ||||
| Makine Ağırlığı (Kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Makine Boyutu (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2,0×1,5×1,6 | 2,5×1,8×1,8 | 3,0×2,0×2,0 |
| Güç | AC 3Ph 380V (özelleştirilebilir) | ||||
