Depreme Dayanıklı Perde Duvar Üretim Hattı

Temel İşlevler ve Teknik Özellikler:

1) Entegre Kompozit Bölüm Şekillendirme

Ana Duvar Paneli: 2,0-8,0 mm kalınlığında ve ≥650 MPa çekme mukavemetine sahip yüksek mukavemetli çelik levha (Q550GJ/Q690).

Dikey Güçlendiriciler: Duvarın burkulmaya karşı direncini arttırmak için soğukta bükülerek T şeklinde veya U şeklinde nervürler (80-200 mm yükseklik) kullanılır.

Yatay Kesme Şeritleri: Enerji dağıtımını artırmak için rulo şeklinde enine oluklar (150-300 mm uzunluğunda). https://example.com/spsw-profile.png (Şematik diyagram: Çelik levha perde duvar kompozit yapısı)

2) Optimize edilmiş sismik performans tasarımı

Silindirler üzerindeki önceden ayarlanmış "zayıf kiriş, güçlü duvar" bükme çizgileri, sismik enerjinin yönlü salınımına rehberlik eder (8 büyüklüğündeki depreme dayanıklılık gereksinimlerini karşılar).

Sertleştirici aralığının (300-600 mm) akıllı şekilde ayarlanması, duvarın düzlem dışı dengesizliğini önler.

3) Verimli dijital üretim

Doğrudan BIM veri sürücüsü: Bina modeli verilerini doğrudan analiz eder ve profil boyutlarını otomatik olarak ayarlar (değişen kat yüksekliklerine uyum sağlayarak).

Çevrimiçi lazer kalınlık ölçümü makine görüşü konumlandırması, ±0,3 mm'lik delik grubu konum doğruluğu sağlar (yüksek mukavemetli cıvata bağlantılarının gereksinimlerini karşılar).

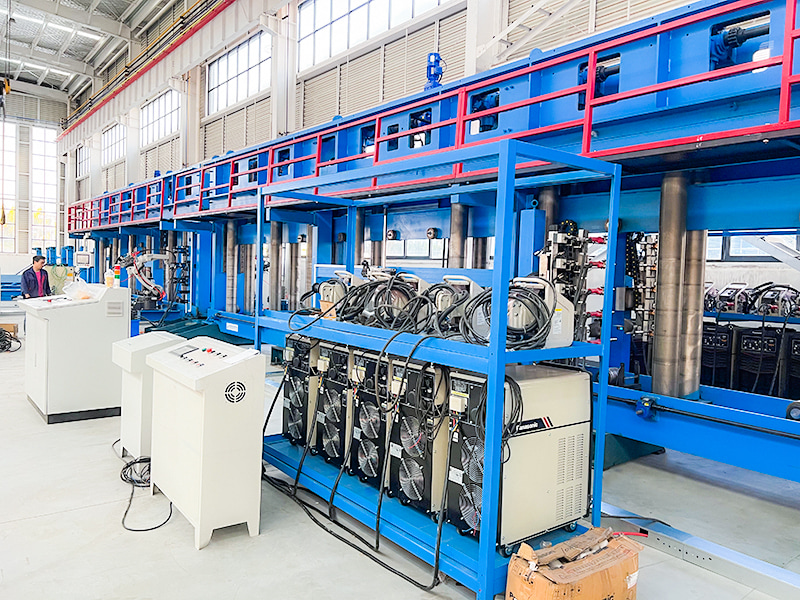

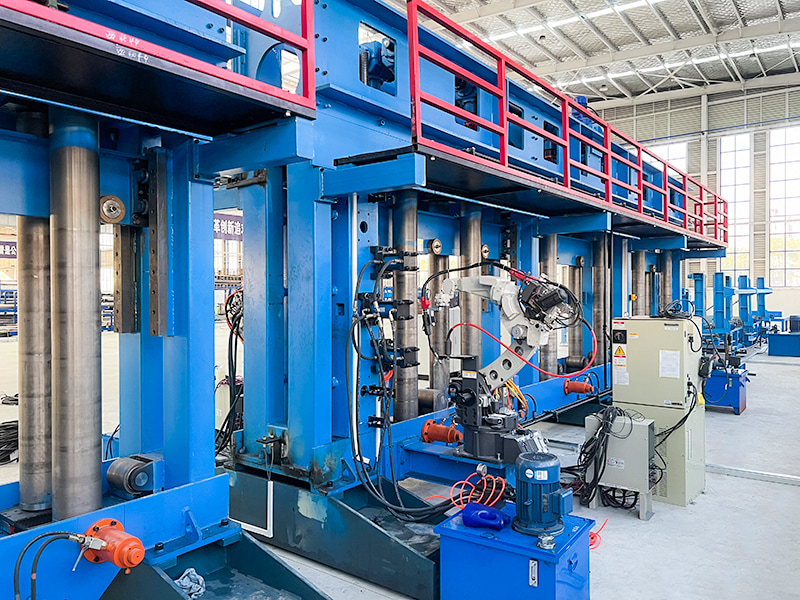

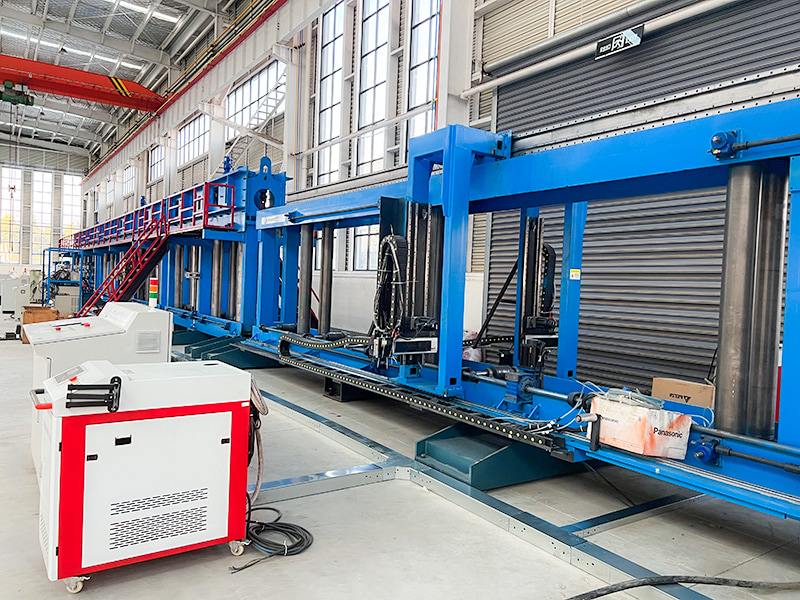

Çekirdek ekipman sistemi bileşenleri:

Ağır hizmet tipi açıcı: Hidrolik genleşme yatakları, deformasyonu önlemek için servo gerginlik kontrolü ile 20-30 ton çelik bobin (1,0-1,5m genişliğinde) taşıyabilir.

Dokuz silindirli yüksek basınçlı tesviye makinesi: 12 mm kalınlığındaki plakalardaki iç gerilimi ortadan kaldırarak ≤1 mm/㎡ düzlük elde eder (lazer kalibrasyonu).

Yüksek Hassasiyetli Delme Ünitesi: 2000 tonluk hidrolik delme makinesi: Eş zamanlı olarak cıvata deliklerini ve boru hattı delme deliklerini açarak 50 mm kalınlığındaki plakaların delinmesini destekler.

Sertleştirici Şekillendirme Makinesi: 24-32 set karbür merdane (sertlik HRC62), T/U şekilli nervürlerin adım adım preslenmesi (derinlik toleransı ±0,2 mm).

Kesme Şerit Oluklu Mukavva Makinesi: Servo frekans dönüşümü, ayarlanabilir dalga boyuna (150/200/300mm) ve 1:8 ila 1:10 dalga derinliği oranına sahip yatay oluklar üretir.

Kenar Kilitli Bükme: Dört silindirli senkron hidrolik bükme makinesi duvar birleşimlerini oluşturur (bükme açısı 90° ±0,5°).

Sabit Uzunlukta Plazma Kesim: Sualtı plazma kesimi (kalınlık ≤ 12 mm), kesim açısı ≤ 3°, termal deformasyon yok.

3D Tarama Kalitesi Denetimi: Lazer tarama, tam ölçekli sapma kontur haritaları (doğruluk 0,1 mm) oluşturmak için BIM modellerini karşılaştırır.

Dijital İkiz Kontrol Sistemi: Fiziksel ekipman durumunun gerçek zamanlı haritasını çıkarır, rulo aşınmasını tahmin eder ve bunu otomatik olarak telafi eder.

Endüstri Uygulama Değeri:

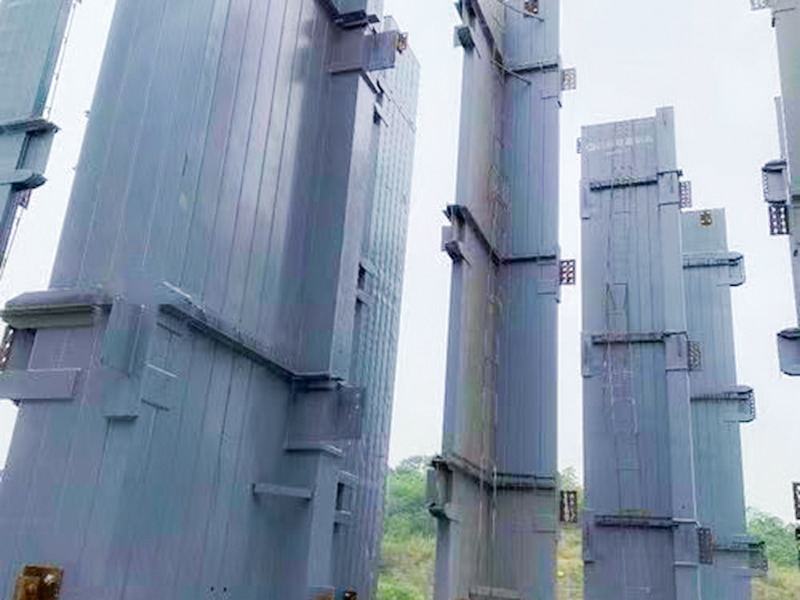

Süper yüksek binalar: Ağırlık %60 oranında azaltılarak çekirdek inşaat hızı üç kat artırıldı (Şanghay Kulesi uygulama örneği).

Endüstriyel Sismik Dayanım: Kimyasal ve nükleer santrallerin yanal sertliği %200 artırılarak SL-2 deprem koşullarını karşılanmıştır.

Yeşil Dönüşüm: Metrekare başına 1,2 ton karbon azaltımı, LEED sertifikasyon puanları kazanma.
