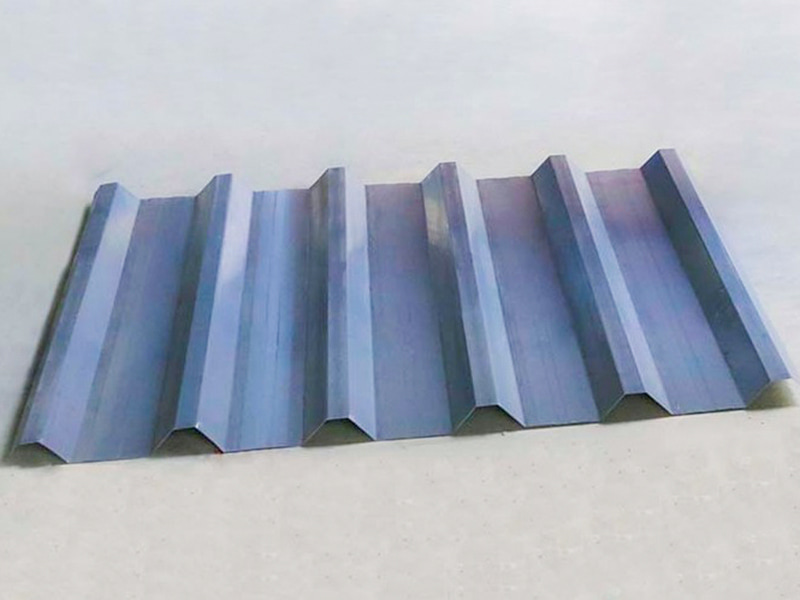

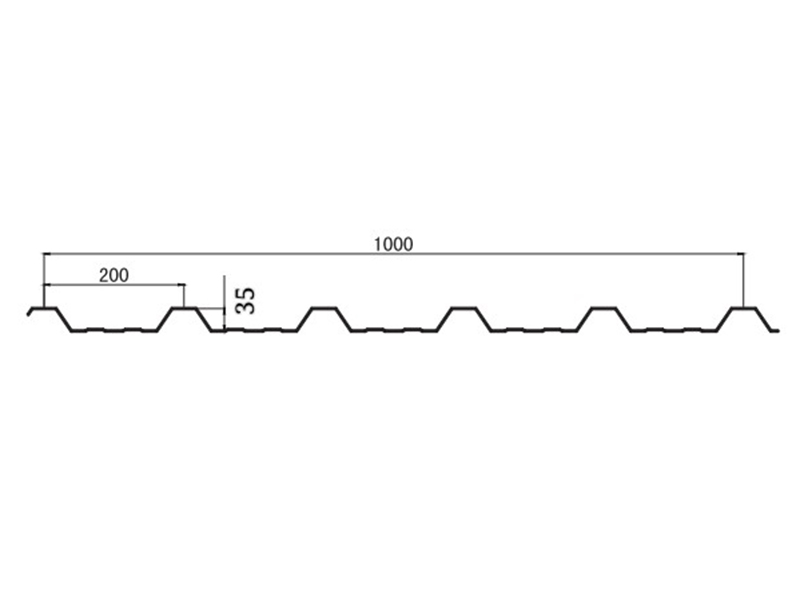

Yüksek hızlı çatı kaplama sacı rulo şekillendirme makinesi, inşaat sektörü için özel olarak tasarlanmış tam otomatik bir sac işleme makinesidir. Temel işlevi, metal bobinleri (renkli kaplamalı çelik, galvanizli çelik ve alüminyum-magnezyum-manganez çeliği gibi) belirli kesit şekillerine (dalgalı, trapezoidal ve dik dikiş gibi) sahip çatı panellerine sürekli ve yüksek hızda yuvarlayarak biçimlendirmektir. Yüksek hız (tipik olarak ≥30 m/dak) ile karakterize edilen bu makine, yüksek verimlilik, yüksek hassasiyet ve düşük kayıp özelliklerine sahiptir; bu da onu fabrikalar, havaalanları ve stadyumlar gibi büyük çelik yapıların çatı inşaatı için önemli bir üretim ekipmanı haline getirir.
Jiangyin Hailong Machinery Factory @@TRANS_006@@ Yüksek Hızlı Çatı Kaplama Rulo Şekillendirme Makinesi Çin'deki Tedarikçi. 1200'den fazla müşteri ilişkisiyle, özel rulo şekillendirme ekipmanları ile birçok sektöre hizmet veriyor, tedarik Yüksek Hızlı Çatı Kaplama Rulo Şekillendirme Makinesi satılık.
Temel İşlevler ve Teknik Özellikler:
1. Yüksek Hızlı Sürekli Şekillendirme
Çalışma Hızı: 30-150 m/dak (geleneksel rollform makinelerinin 3-5 katı)
Tahrik: Senkron kontrollü servo motor (her rulo bağımsız olarak tahrik edilir)
Avantajları: Büyük ölçekli projelerin hızlı inşaat ihtiyacını karşılayan 5.000-15.000 m2 çatı paneli 8 saatte üretilebilmektedir.
2. Yüksek Hassasiyetli Kesit Kontrolü
Şekillendirme Doğruluğu: ±0,5 mm/metre (Çatı Birleşimlerinin Sıkı Olmasını Sağlar)
Anahtar Teknolojiler:
Merdanelerin CNC Taşlaması (Doğruluk ±0,01mm)
Online Lazer Kalınlık Ölçümü Kapalı Döngü Geri Bildirim Sistemi (Plaka Kalınlığı Dalgalanmalarının Gerçek Zamanlı Telafisi)
Dinamik Hidrolik Yanal Konumlandırma (Sapmayı Önler)
3. Akıllı Otomasyon
Otomatik Kalıp Değiştirme Sistemi (Opsiyonel): 15 dakika içinde farklı kalıp tipleri (örn. 760 → 820) arasında geçiş yapar.
IoT Uzaktan İzleme: Gerçek zamanlı veri toplama (hız, arıza oranı, çıktı) ve mobil yönetim desteği.
Otomatik Yağlama Sistemi: Aşınmayı azaltmak için silindirlere hassas şekilde yağlayıcı püskürtür.
Çekirdek Yapısı:
Bobin Açma Tesviye Ünitesi: Hidrolik rulo açıcı 17 silindirli düzleştirici (bobin gerilimini ortadan kaldırır, sacın başında ve kuyruğunda ≤1mm/m² düzlük hatası sağlar)
Servo Besleyici: Sıkıştırma silindirleri kodlayıcı, besleme doğruluğu ±0,3 mm (her bölümde doğru kesim yerleşimi sağlar)

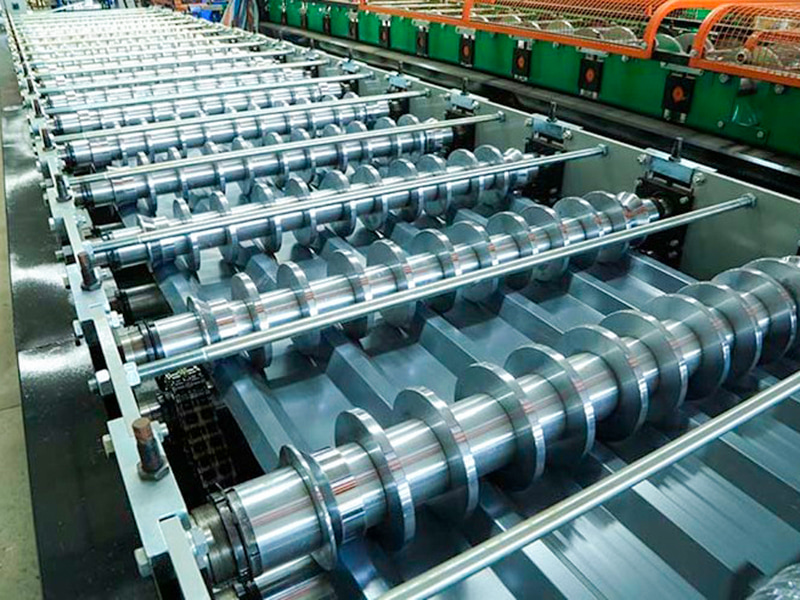

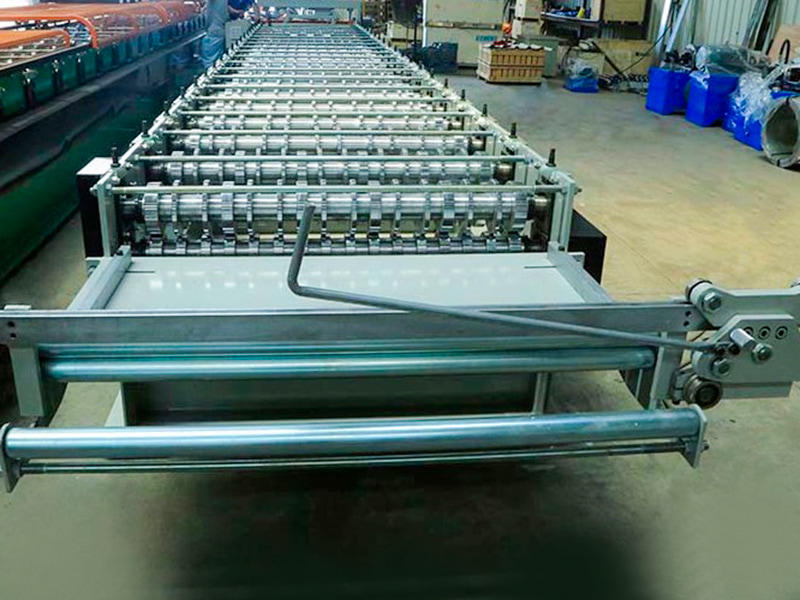

Şekillendirme Makinesi (Çekirdek Ünite): Kademeli bir düzende düzenlenmiş, kaba şekillendirme, bitirme ve boyutlandırma bölümlerine bölünmüş 20-30 silindir seti
Hidrolik Kesme Sistemi: Uçan makas/pnömatik makas (kesim sırasında kesintisiz, çapak ≤0,1mm)

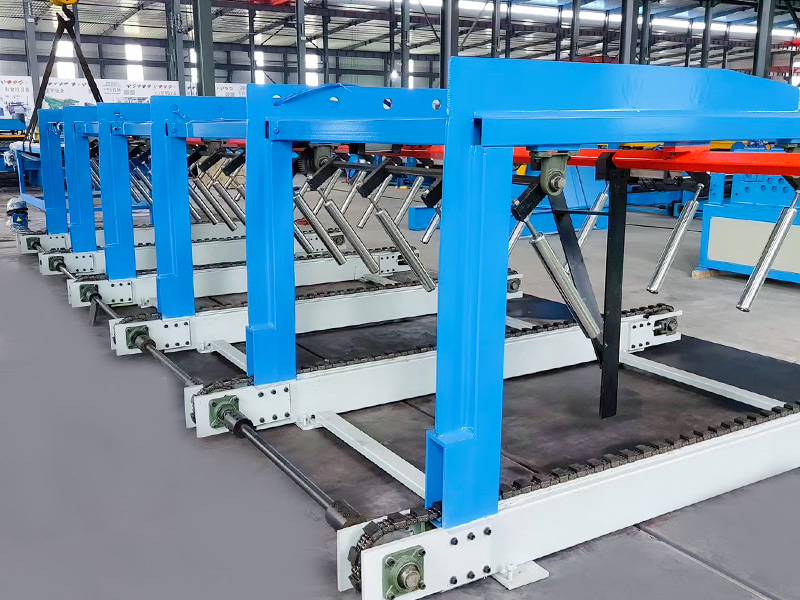

Boşaltma Desteği: Braket oluşturan değişken frekanslı konveyör (bitmiş sacların çizilmesini ve birikmesini önler)
Kontrol Kabini: Sac malzeme veri tabanına erişimi destekleyen Endüstriyel PC PLC (Siemens 1500 serisi)
| Teknik Parametreler | ||
| Öğe | Parametre | Açıklama |
| Makine Tabanı | Ulusal Standart No.36 I-Kirişli Çelik | Genel Kaynak Yapısı |

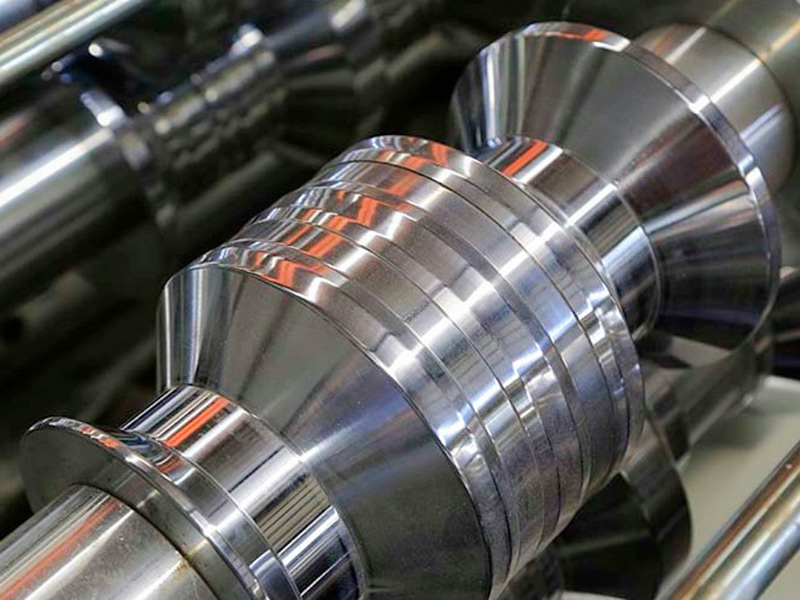

| Rulo Malzemesi | Cr12MoV | Vakumla Sertleştirme |
| Ana Mil | φ80，45# Çelik | Sertleştirme ve Temperleme |
| Grup Oluşturma | 20 | |
| Ana Motor Gücü | 11KW | |
| Sürüş Yöntemi | Zincirli Tahrik | |
| Kesme Modu | Hidrolik Kesme | Hidrolik İstasyon Motor Gücü 5.5KW |
| Kesme Bıçağı | Cr12MoV | Söndürülmüş, HRC58-62 |
| Açıcı | 10 Tonluk Yükleme Platformlu | Hidrolik İstasyon Motor Gücü 5.5KW |
| Kontrol Sistemi | Siemens/Schneider PLC | |
| Hidrolik Sistem | BeiJin Huade Markası | |
| Üretim Hattının Toplam Uzunluğu | Yaklaşık 20 Metre | |
| Ekipman Ağırlığı | 8 Ton civarında | |
| Hammadde Kalınlığı | 0,3-0,8 mm | Q235 Galvanizli Rulo |
| Üretim Hızı | 25m/dak'nın üzerinde | |
