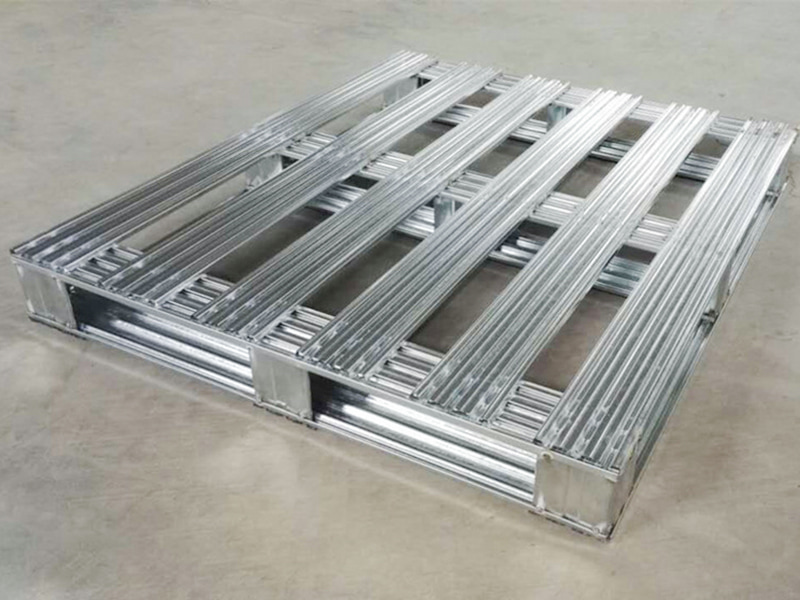

Palet Profili Rulo Şekillendirme Makinesi, lojistik ve depolama sistemlerinde tamamı çelik paletlerin temel bileşenlerini üretmek için özel olarak kullanılan akıllı bir haddeleme ekipmanıdır. Yüksek mukavemetli çelik bobinleri (Q235/Q345, kalınlık 1,0-2,0 mm) birden fazla yüksek mukavemetli silindir aracılığıyla sürekli olarak soğuk bükerek kolonlar, kirişler ve panel takviyeleri gibi standart profillere dönüştürür, böylece yüksek yük taşıma kapasitesi, uzun hizmet ömrü ve paletlerin modüler hızlı montajı elde edilir.
Jiangyin Hailong Machinery Factory @@TRANS_006@@ Palet Profili Rulo Şekillendirme Makinesi Çin'deki Tedarikçi. 1200'den fazla müşteri ilişkisiyle, özel rulo şekillendirme ekipmanları ile birçok sektöre hizmet veriyor, tedarik Palet Profili Rulo Şekillendirme Makinesi satılık.
Temel İşlevler ve Teknik Özellikler:
(1). Süper güçlü yük taşıyan yapı
Panel takviyesi: Ω şekilli oluklu çubuklar (yükseklik 15-25 mm), panelin bükülme sertliğini %300 artırır.
Kiriş kilidi: kendinden kilitlemeli kırlangıç kuyruğu oluk tasarımı, geçmeli çekme direnci ≥5kN (kaynak/cıvata gerektirmez).
(2). Yüksek verimli korozyon önleyici proses
Ana malzeme: sıcak daldırma galvanizli çelik sac (çinko katman ≥80μm)
Çevrimiçi elektrostatik püskürtme epoksi kaplama (kalınlık ≥60μm), tuz spreyi korozyon direnci ≥1000 saat.
(3). Akıllı esnek üretim
Hızlı silindir değiştirme sistemi: Palet özelliklerinin (1200×800/1200×1000mm) değiştirilmesi yalnızca 20 dakika sürer.
Lazer kodlamalı markalama: Yük seviyesinin (A/B/C seviyesi) ve üretim partisi QR kodunun otomatik gravürü.
Ekipmanın Çekirdek Sistem Bileşimi:
Hidrolik açıcı: hidrolik genleşme yatağı 5 ton çelik bobin yükler, EPC düzeltme doğruluğu ±0,3 mm.

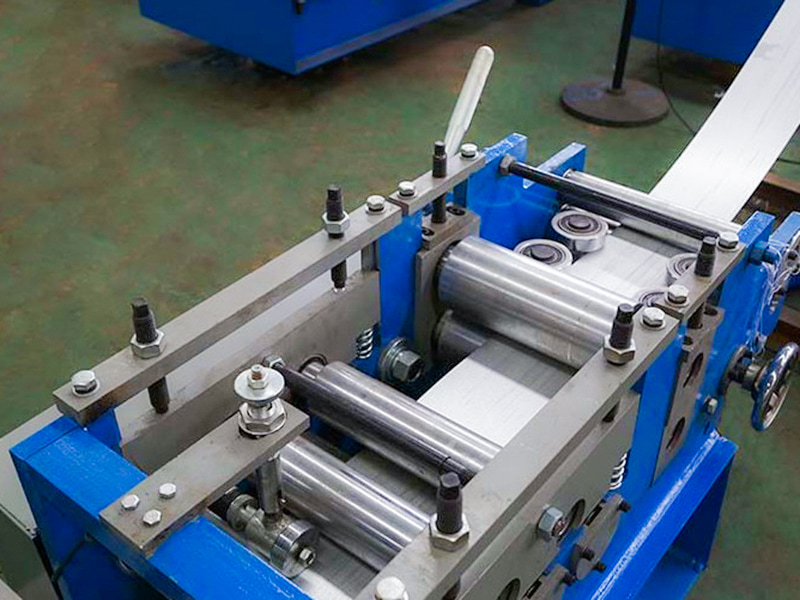

Yüksek mukavemetli tesviye makinesi: 9 silindir, orak bükülmesini ortadan kaldırmak için 2,0 mm kalınlığındaki plakaları düzleştirir (doğruluk ≤1 mm/m).
Hassas Delme Ünitesi: Servo kalıp delme, delme işlemini senkronize eder:
• Kolon bağlantı delikleri (Φ12 ± 0,1mm)
• Forklift delikleri (100×50 ± 0,2 mm).

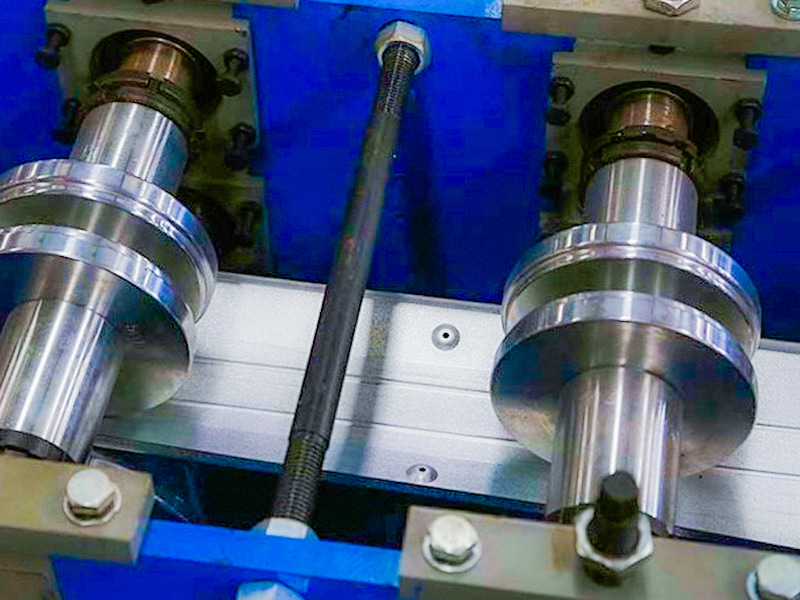

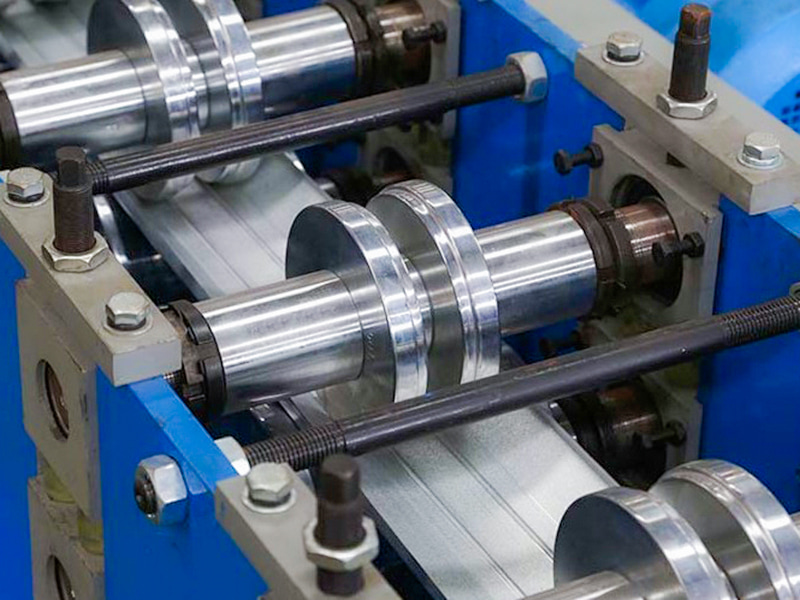

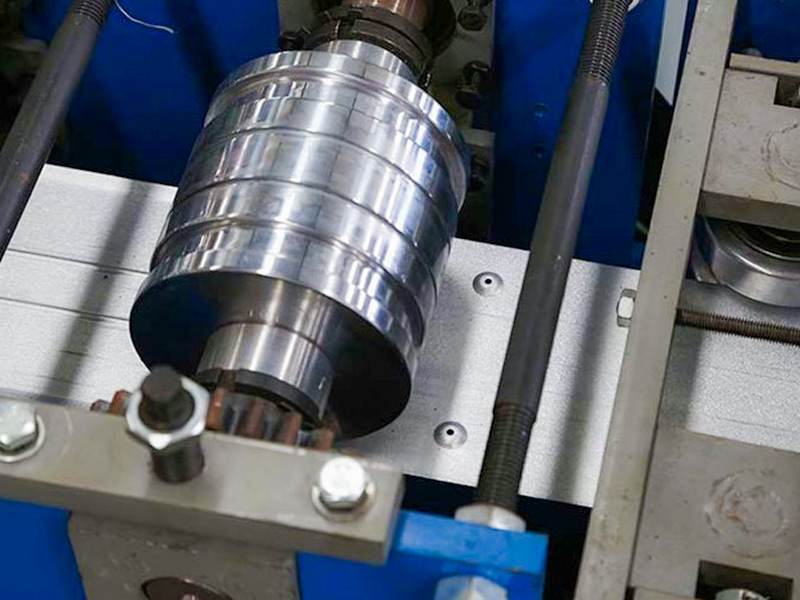

Bileşik Profil Şekillendirme Makinesi (Çekirdek Modül): 18-22 set karbür silindir (SKD11), adım adım presleme gerçekleştirir
Çevrimiçi elektrostatik püskürtme: Toz geri kazanım oranı ≥ %98, kaplama kürleme sıcaklığı 200°C ± 5°C (yapışma düzeyi 0).
Servo boy kesim: Uçan testere kesimi (kesim eğimi ≤ 0,5°), uzunluk aralığı 0,5-2,5 m (tolerans ± 0,3 mm).
Akıllı Paletleme Robotu: Profil türlerini görsel olarak tanımlar ve sıralar ve istifler (ayrı depolardaki sütunlar/kirişler/paneller).
Dijital İkiz Kontrol Sistemi: Silindir basıncı ve sıcaklığının gerçek zamanlı izlenmesi, bakım döngülerinin tahmin edilmesi ve ≤ %0,5'lik kesinti oranının korunması.
Endüstri Uygulama Değeri:
Maliyet Azaltma ve Verimlilik Artışı: Tek hatlı üretim kapasitesi dakikada 50-80 metreye ulaşarak, kaynak proseslerine göre 15 kat daha hızlı olup üretim maliyetlerini %40 oranında azaltır.
Alan Optimizasyonu: Yuvalanabilir tasarım (boş paletler ≥ 5 katman halinde istiflenebilir), depolama alanından %60 tasarruf sağlar.
| Teknik Parametreler | ||
| Öğe | Parametre | Açıklama |
| Makine Tabanı | Ulusal Standart No.40 I-Kirişli Çelik | Genel Kaynak Yapısı |
| Rulo Malzemesi | Cr12MoV Çelik | Vakumla Sertleştirme |
| Ana Mil | φ75，40Cr | Sertleştirme ve Temperleme |
| Grup Oluşturma | 20 | |
| Ana Motor Gücü | 18.5KW, K Serisi | |
| Ana Tahrik Dişli Kutusu | Zincir ve Dişli | |

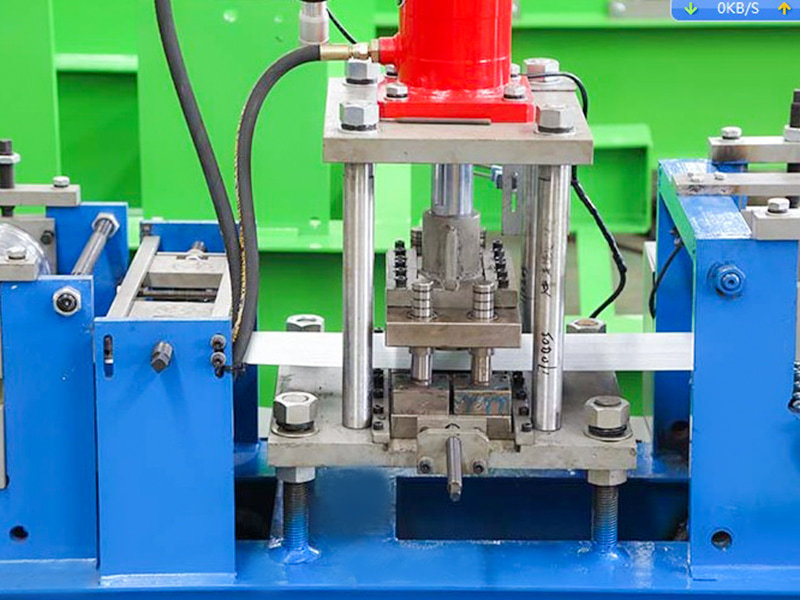

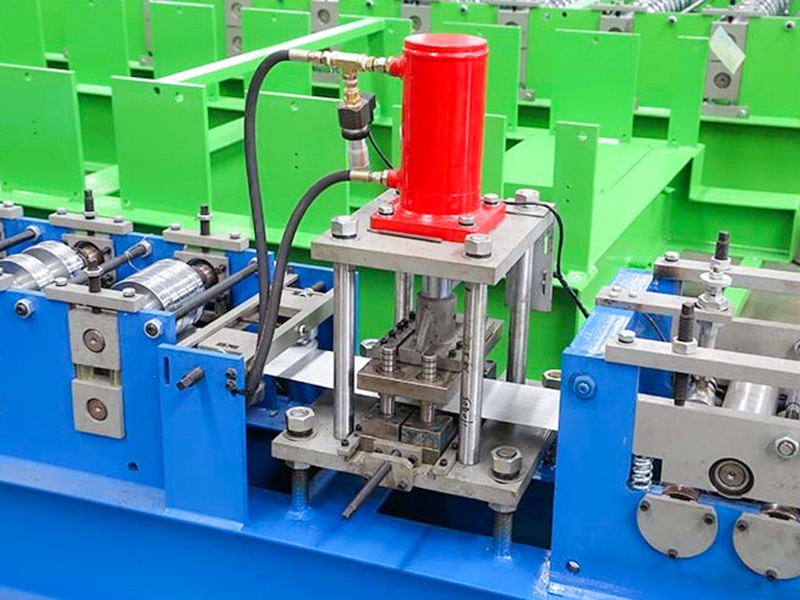

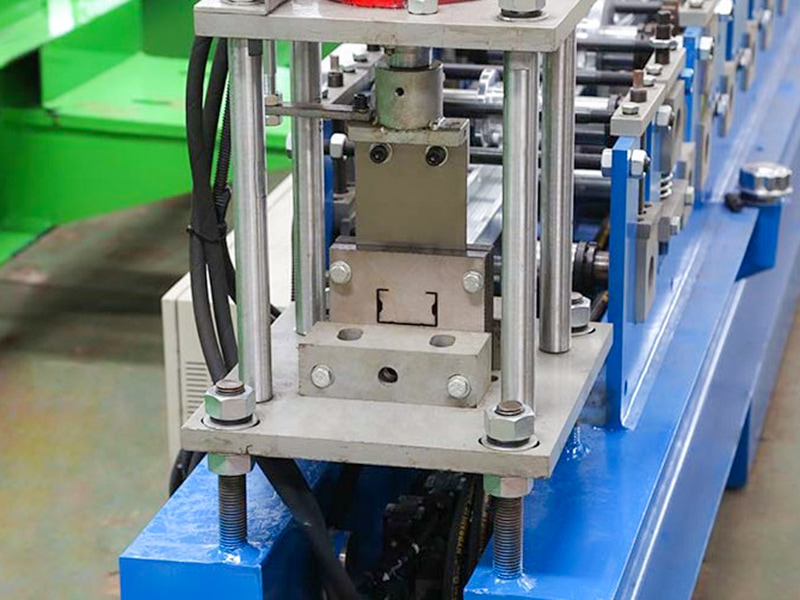

| Kesme Modu | Hidrolik Kesme | Hidrolik İstasyon Motor Gücü 22 KW |
| Delme Modu | Delme Cihazı | |
| Açıcı | 5 Tonluk Yükleme Platformlu | Hidrolik İstasyon Motor Gücü 2,2 KW |
| Kontrol Sistemi | Siemens/Schneider PLC | |
| Hidrolik Sistem | BeiJin Huade Markası | |
| Üretim Hattının Toplam Uzunluğu | Yaklaşık 28 Metre | |
| Ekipman Ağırlığı | 8 Ton civarında | |
| Hammadde Kalınlığı | 1.0-2.0 mm | Q235 Galvanizli Rulo |
| Üretim Hızı | 156~20 m/dak | |
