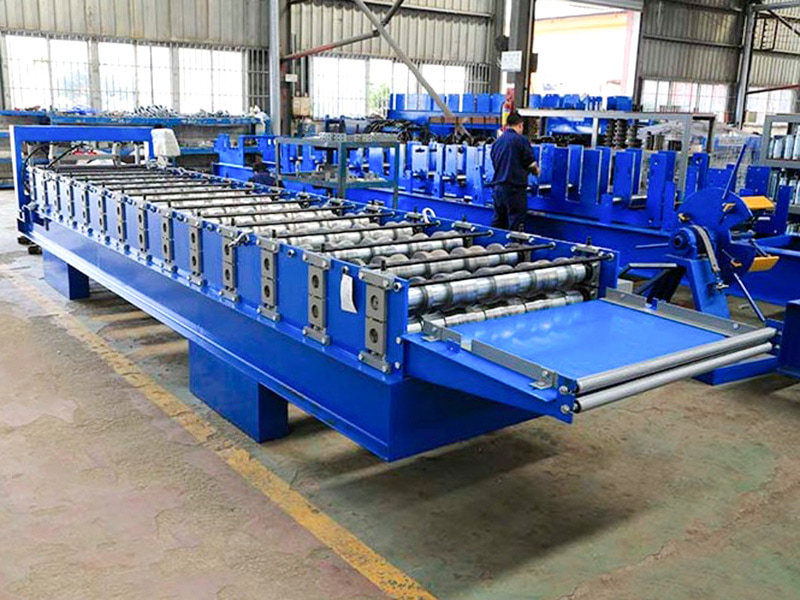

686 IBR Rulo Şekillendirme Makinesi, 686 IBR çatı/duvar panellerinin sürekli üretimi için özel olarak tasarlanmış bir sac işleme makinesidir. Metal bobinleri oda sıcaklığında çok geçişli bir rulo şekillendirme işlemi yoluyla yuvarlamak ve 686 IBR standardını karşılayan sürekli, yüksek hızlı oluklu metal çatı/duvar panelleri üretmek üzere tasarlanmış otomatik bir üretim hattıdır.
Jiangyin Hailong Machinery Factory @@TRANS_006@@ 686-Tipi Güçlü Stabilite IBR Sac Rulo Şekillendirme Makineleri Çin'deki Tedarikçi. 1200'den fazla müşteri ilişkisiyle, özel rulo şekillendirme ekipmanları ile birçok sektöre hizmet veriyor, tedarik 686-Tipi Güçlü Stabilite IBR Sac Rulo Şekillendirme Makineleri satılık.
Bu Ekipmanın Temel Özellikleri ve Kullanım Alanları şunları içerir:
Son derece uzmanlaşmış: Rulo kalıplar, 686 IBR oluklarının hassas şeklini üretmek için özel olarak tasarlanmıştır.
Yüksek verimli: Yüksek hacimli üretimin ihtiyaçlarını karşılayarak, genellikle 20-40 m/dak veya daha yüksek hızlarda sürekli olarak çalışabilir.
Son derece uyarlanabilir: Farklı kalınlıklarda (genellikle 0,4 mm ila 1,2 mm arasında değişen) çelik veya alüminyum levhaları ve kaplamaları (galvanizli, galvanizli ve önceden boyalı PVDF/Polyester) işleyebilir.

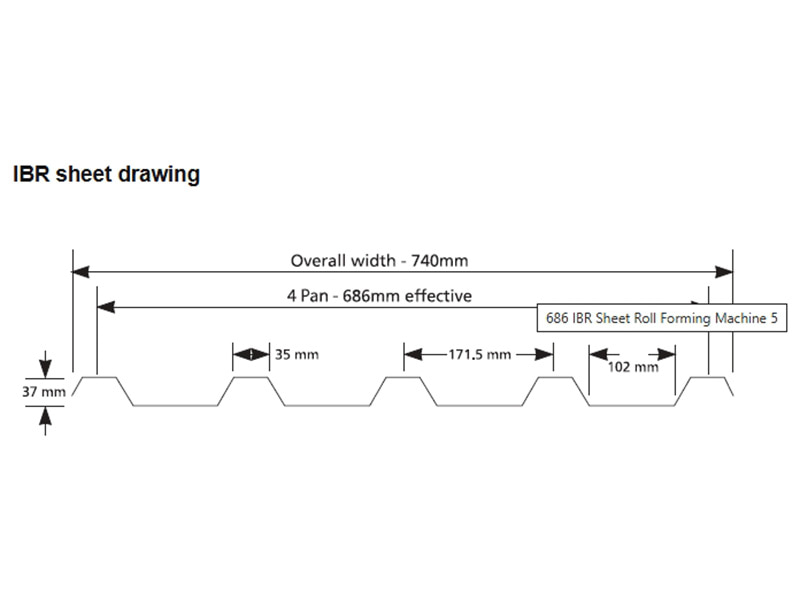

Hassas şekillendirme: Olukların şekli, yüksekliği ve aralığının 686 standardına uygun olduğu garanti edilir. IBR standartları, sac malzemelerin mukavemetini, vatka performansını ve tutarlı görünümünü garanti eder.
Boy Kesme: Bir kesme cihazıyla donatılan şekillendirilmiş sac malzemeler, ayarlanan uzunluğa göre hassas bir şekilde kesilebilir.

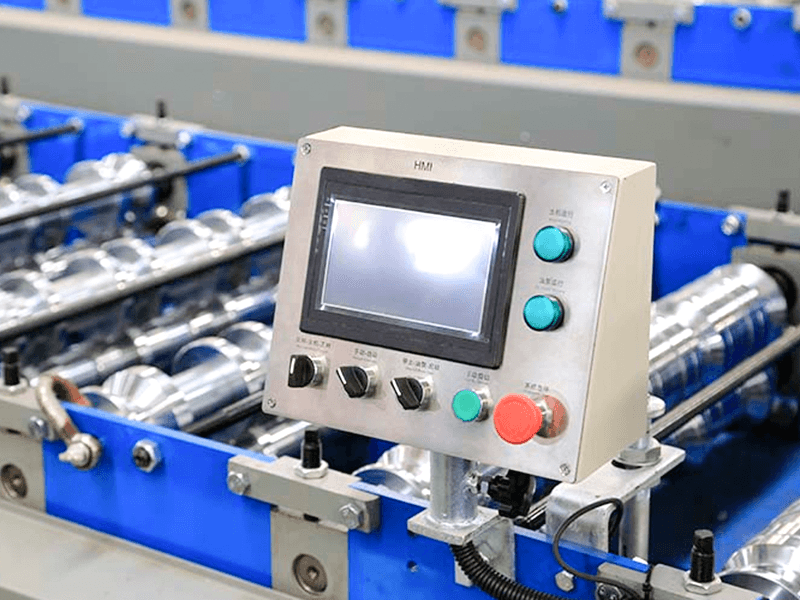

Otomatik Kontrol: Üretim hızı, uzunluğu ve sayısı gibi parametreleri ayarlamak ve izlemek için PLC veya CNC kontrol sistemi kullanılır.
Temel Uygulamalar: Ağırlıklı olarak inşaat ve yapı malzemeleri sektörüne, özellikle metal çatı ve duvar sistemi üreticilerine veya büyük ölçekli mühendislik projelerine hizmet veren bu sistemler, endüstriyel tesisler, depolar, stadyumlar, alışveriş merkezleri, tarımsal yapılar gibi büyük binaların çatı ve duvar kaplamalarının üretiminde kullanılmaktadır.
Temel Bileşenler Tipik Olarak Aşağıdakileri İçerir:
Yükleyici/Çözücü: Metal bobini yükler ve çözer.
Yönlendirme/Düzleştirme Cihazı: Şeridin şekillendirme alanına düz bir şekilde girmesini sağlar.

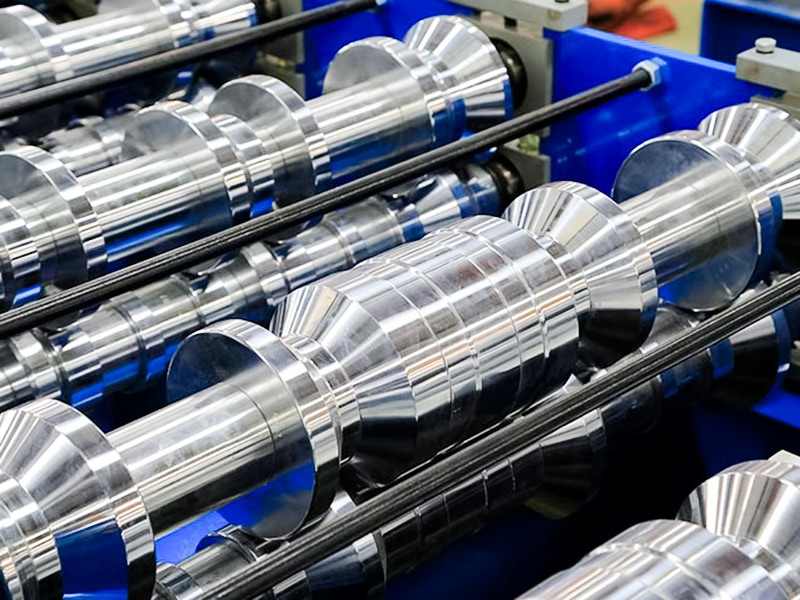

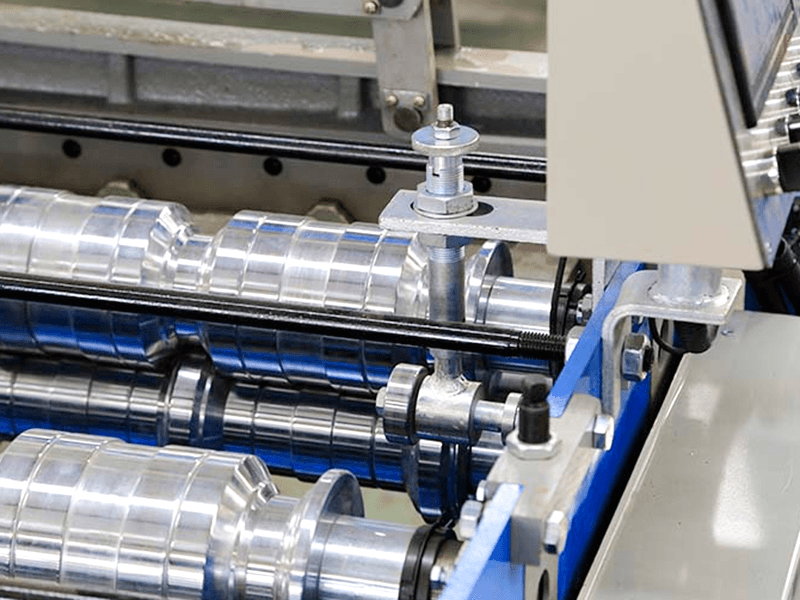

Çok Standartlı Şekillendirme Çerçevesi: Çekirdek bileşen olan her çerçeve, metalin kademeli olarak bükülmesinden sorumlu olan bir veya daha fazla çift üst ve alt şekillendirme silindiri içerir.

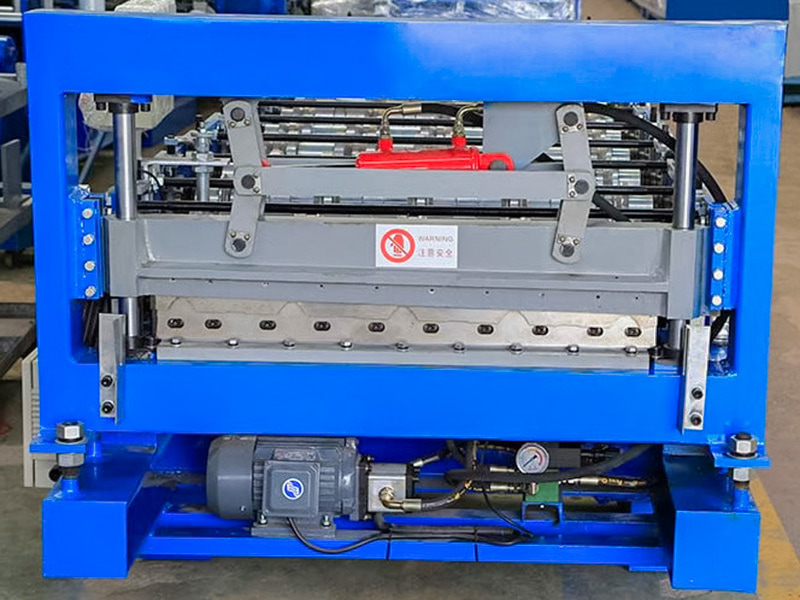

Kesme Cihazı: Tipik olarak bir hidrolik uçan makas veya durdurma makası, hareket etmeye devam ederken sac malzemeleri ayarlanan uzunlukta hassas bir şekilde keser.
Boşaltma/İstifleme Sistemi: Şekillendirilmiş ve kesilmiş sacları toplar ve istifler.

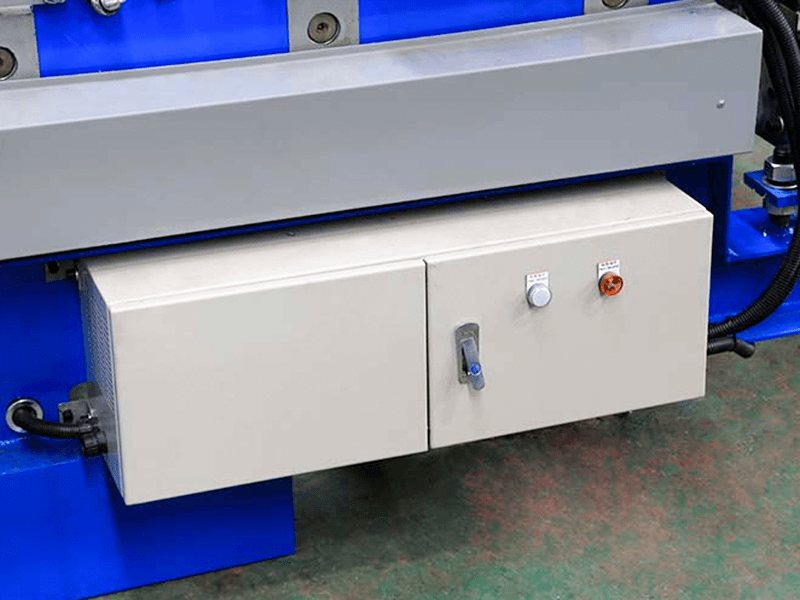

Kontrol Sistemi (PLC): Tüm üretim hattının çalışma hızını, kesme uzunluğunu, sayımını vb. kontrol eder.
| Teknik Parametreler | ||
| Öğe | Parametre | Açıklama |
| Makine Tabanı | Ulusal Standart No.36 I-Kirişli Çelik | Genel Kaynak Yapısı |
| Rulo Malzemesi | Yüksek Kaliteli 45# Çelik | İnce İşleme, Söndürülmüş |
| Ana Mil | φ75，45# Çelik | İnce İşleme, Söndürülmüş |
| Grup Oluşturma | 20 | |
| Ana Motor Gücü | 5.5KW | |
| Sürüş Yöntemi | Zincirli Tahrik | |
| Kesme Modu | Hidrolik Kesme | Hidrolik İstasyon Motor Gücü 4KW |
| Kesme Bıçağı | Cr12MoV | Söndürülmüş, HRC58-62 |
| Açıcı | 5 Tonluk Yükleme Platformlu | Hidrolik İstasyon Motor Gücü 2.2KW |
| Kontrol Sistemi | Siemens/Schneider PLC | |
| Hidrolik Sistem | BeiJin Huade Markası | |
| Üretim Hattının Toplam Uzunluğu | Yaklaşık 18 Metre | |
| Ekipman Ağırlığı | 6 Ton civarında | |
| Hammadde Kalınlığı | 0,3-0,8 mm | Q235 Galvanizli Rulo |
| Üretim Hızı | 10~12 m/dak | |
