PV kiremit rulo şekillendirme makinesi, alüminyum-magnezyum-manganez alaşımlı bobinleri belirli şekil ve boyutlardaki çatı kaplama kiremitlerine doğrudan işlemek için tasarlanmış, yüksek düzeyde otomatikleştirilmiş, sürekli bir üretim tesisidir. Bobin açma ve tesviye, sürekli soğuk haddeleme, hassas uzunluk kesme ve bitmiş ürün istifleme işlemlerini entegre eden kapsamlı bir otomatik üretim hattını entegre eder. Çekirdek Süreç: Rulo Şekillendirme Prensip: Bu, makinenin temel teknolojisidir. Alüminyum-magnezyum-manganez alaşımlı bobinleri oda sıcaklığında (veya oda sıcaklığına yakın) birden fazla geçişle sürekli olarak bükmek ve bunları kademeli olarak istenen nihai karo şekline (oluklu, trapez veya düz kenar gibi) şekillendirmek için bir dizi hassas tasarımlı şekillendirme silindiri kullanır. Özellikler: Sıcak haddeleme veya damgalama ile karşılaştırıldığında, rulo şekillendirme yüksek verimlilik, düşük maliyet, yüksek malzeme kullanımı ve mükemmel yüzey kalitesi sunarak özellikle uzun ürünlerin sürekli üretimi için uygun hale getirir.
Jiangyin Hailong Machinery Factory @@TRANS_006@@ YX25-820 Kurulumu Kolay PV Kiremit Rulo Şekillendirme Makinesi Çin'deki Tedarikçi. 1200'den fazla müşteri ilişkisiyle, özel rulo şekillendirme ekipmanları ile birçok sektöre hizmet veriyor, tedarik YX25-820 Kurulumu Kolay PV Kiremit Rulo Şekillendirme Makinesi satılık.
Temel Avantajlar:
Verimli Üretim: Sürekli rulo şekillendirme, yüksek hız ve çıktı sunar.
İstikrarlı Kalite: Otomatik kontrol, tutarlı ürün şekli ve boyutları sağlar.
PV Modüllerinin Korunması: Soğuk bükme işlemi, yüksek sıcaklıkların PV modülü performansı üzerindeki potansiyel etkisini ortadan kaldırır; alüminyum-magnezyum-manganez alaşımlı kasa, modüller için güçlü fiziksel koruma sağlar.

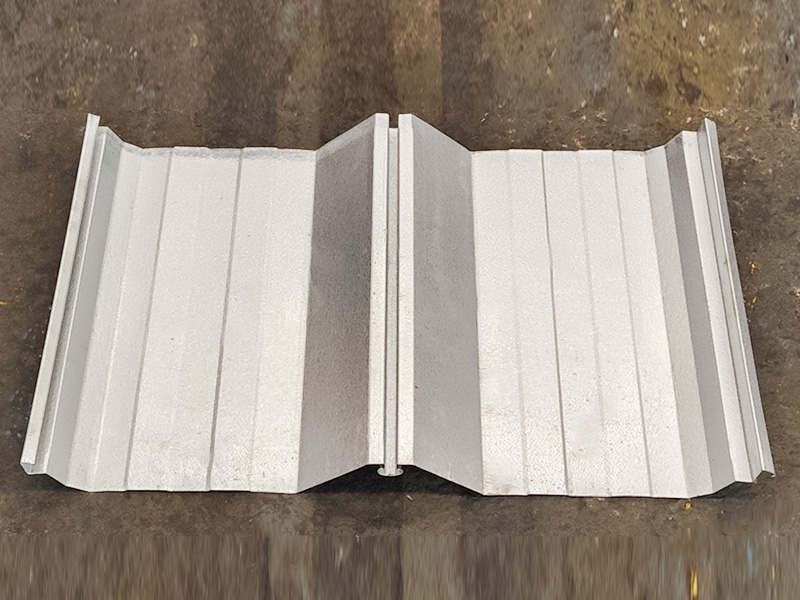

Estetik ve Su Yalıtımı: Şekillendirilmiş kiremitler mükemmel çatı kaplaması ve yapısal su yalıtımı sağlar.
Hafif: Alüminyum alaşımlı malzeme tüm PV kiremit sistemini hafif hale getirir ve çatı yapısal gereksinimlerini azaltır.

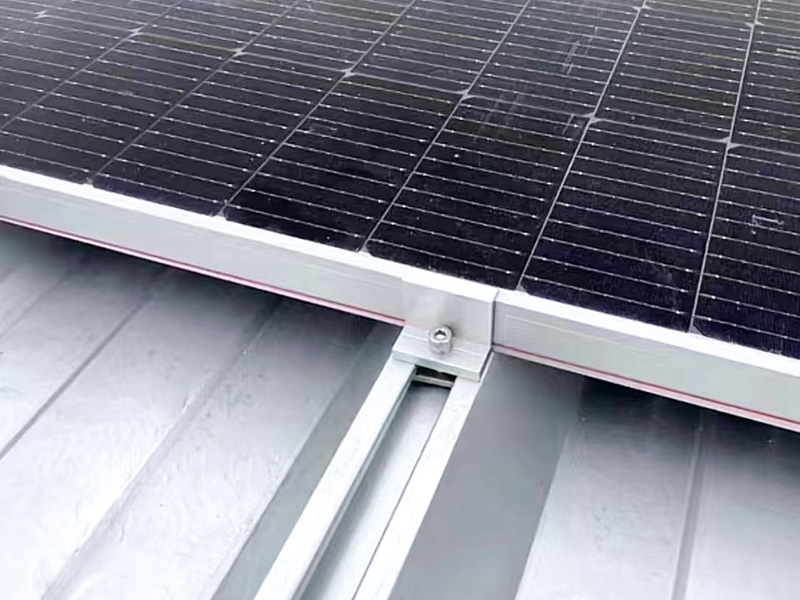

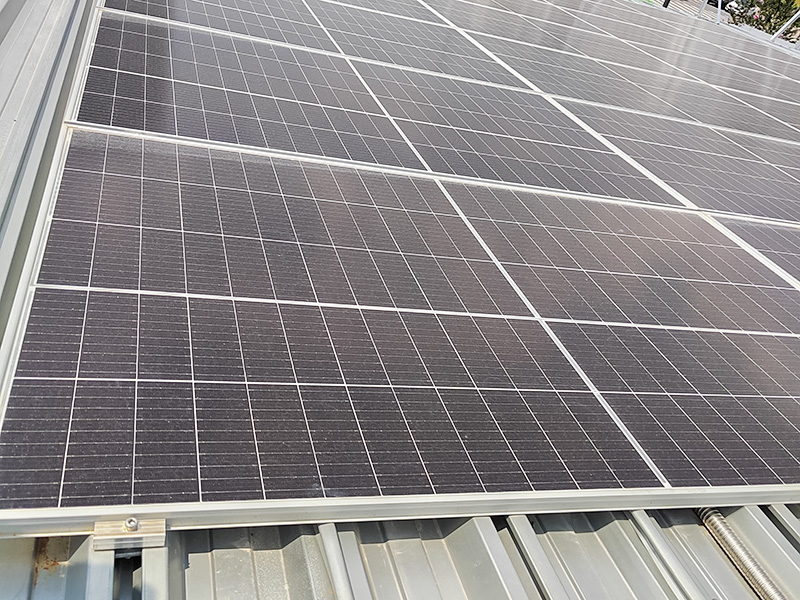

Kolay Kurulum: Bitmiş kiremitler, tıpkı geleneksel metal kiremitler gibi yerinde monte edilebilir, bu da geleneksel karmaşık "çatıya braketlerin takılması ve ardından PV panellerin takılması" sürecini önemli ölçüde basitleştirerek işçilikten ve zamandan tasarruf sağlar.
Üretim Süreci:
Bobinin Açılması ve Düzleştirilmesi: Alüminyum alaşımlı rulo, kıvrılma stresini ortadan kaldırmak ve şekillendirme bölümüne düz bir malzeme girmesini sağlamak için açılır ve düzleştirilir.
Malzeme Yönlendirme: Malzeme düzgün ve doğru bir şekilde şekillendirme ünitesine beslenir.

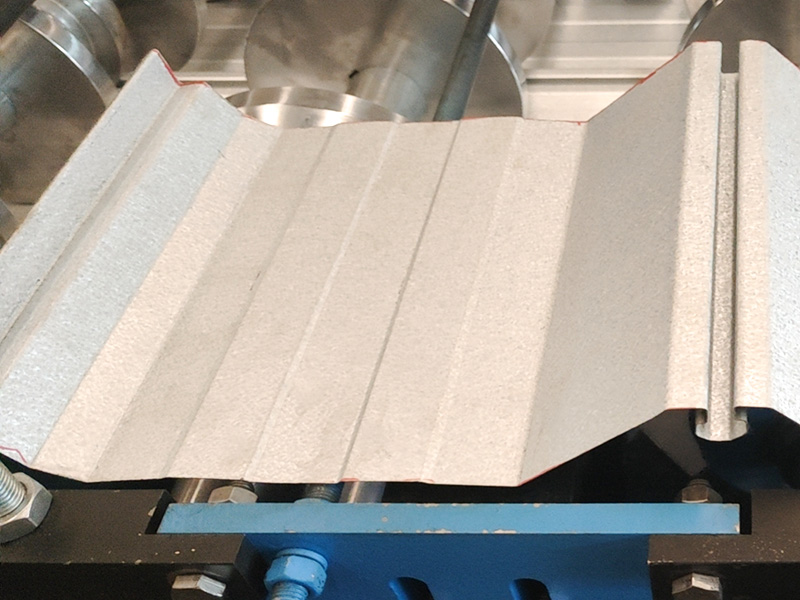

Sürekli Soğuk Haddeleme Şekillendirme: Malzeme, dikkatlice düzenlenmiş birden fazla şekillendirme silindiri setinden geçer. Her bir silindir seti malzemeye belirli bir bükme kuvveti uygulayarak malzemeyi kademeli olarak son karo profiline göre şekillendirir. Bu, ekipmanın temel bileşenidir.
Kesim/Ebatlama: Sürekli form verilen kiremit malzemesi istenilen uzunlukta hassas olarak kesilir. Hidrolik makaslar veya servo makaslar yaygın olarak kullanılır.

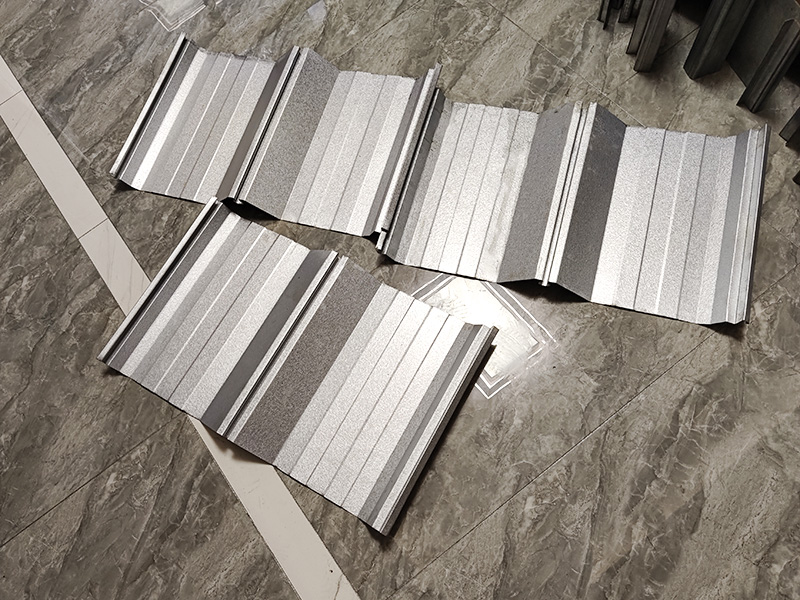

İstifleme/Toplama: Kesilmiş PV fayanslar paketleme ve nakliye için otomatik olarak düzgün bir şekilde istiflenir.
| Teknik Parametreler | ||
| Öğe | Parametre | Açıklama |
| Makine Tabanı | Ulusal Standart No.36 I-Kirişli Çelik | Genel Kaynak Yapısı |
| Rulo Malzemesi | Yüksek Kaliteli 45# Çelik | İnce İşleme, Söndürülmüş |
| Ana Mil | φ75，45# Çelik | İnce İşleme, Söndürülmüş |
| Grup Oluşturma | 20 | |
| Ana Motor Gücü | 11KW | |
| Sürüş Yöntemi | Zincirli Tahrik | |
| Kesme Modu | Hidrolik Kesme | Hidrolik İstasyon Motor Gücü 4 KW |
| Kesme Bıçağı | Cr12MoV | Söndürülmüş, HRC58-62 |
| Açıcı | 5 Tonluk Yükleme Platformlu | Hidrolik İstasyon Motor Gücü 2,2 KW |
| Kontrol Sistemi | Siemens/Schneider PLC | |
| Hidrolik Sistem | BeiJin Huade Markası | |
| Üretim Hattının Toplam Uzunluğu | Yaklaşık 20 Metre | |
| Ekipman Ağırlığı | 11 Ton civarında | |
| Hammadde Kalınlığı | 0,4-0,8 mm | Q235 Galvanizli Rulo |
| Üretim Hızı | 15m-18/dak | |
